Запчасти Case 330B (47A01002101[001]) - HYDRAULIC BRAKE CIRCUIT, WET (87498814) (09) - Implement / Hydraulics / Frame / Brakes

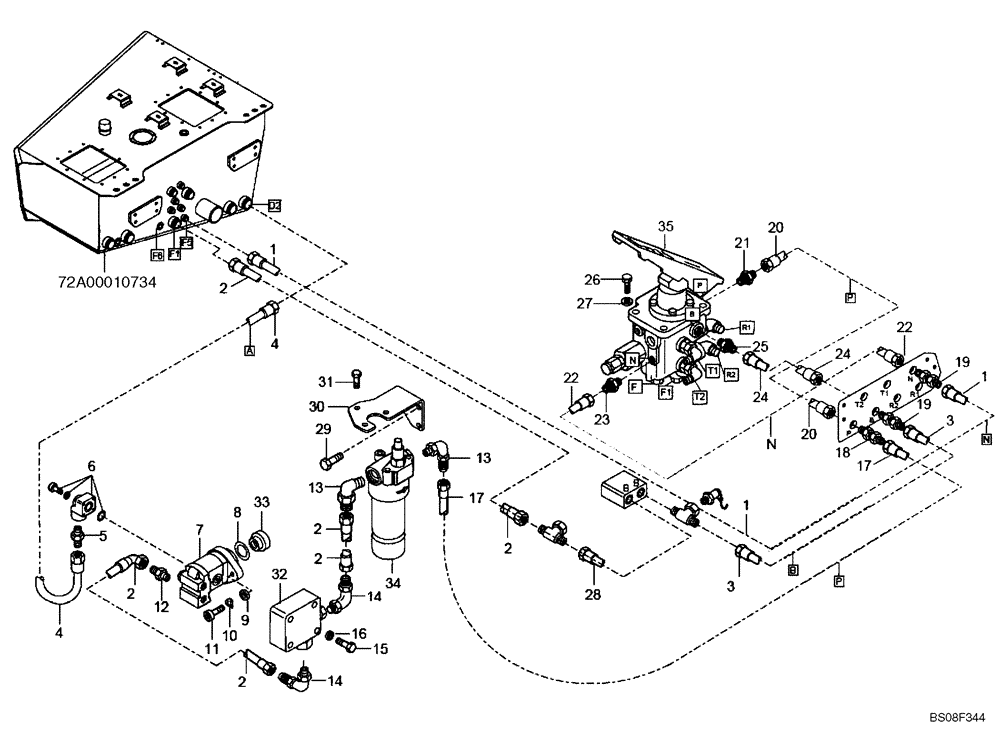

Схема запчастей Case 330B - (47A01002101[001]) - HYDRAULIC BRAKE CIRCUIT, WET (87498814) (09) - Implement / Hydraulics / Frame / Brakes
4
27
12
14
18
20
3
15
30
13
16
9
1
6
17
24
13
4
23
11
7
10
8
32
19
22
1
31
2
3
2
29
1
26
2
2
14
2
33
22
21
24
35
34
17
72a00010734
25
5
28
19
2
20

Артикул

Название

Примечание

Количество

1

89500417945

HOSE

1шт.

2

89500407752

HOSE

3шт.

3

89500418654

HOSE ASSY.

1шт.

4

89500421594

HOSE ASSY.

1шт.

5

89500403791

HYD CONNECTOR

1шт.

6

8900164553

CONNECTION

1шт.

7

89500392143

HYDRAULIC PUMP

Steering

1шт.

8

89500324249

SEALING RING

SEALRING

1шт.

9

8900955184

COLLAR

2шт.

10

8900001049

LOCK WASHER

2шт.

11

8900003225

BOLT,M10 x 30mm

2шт.

12

89500409423

HYD CONNECTOR

1шт.

13

89500413853

HYD CONNECTOR

Elbow

2шт.

14

89500406104

ELBOW

Connector

2шт.

15

8916592124

BOLT

M6 x 60

2шт.

16

8900125009

NUT

2шт.

17

89500417898

HOSE ASSY.

1шт.

18

89500407662

HYD CONNECTOR

1шт.

19

89500408594

HYD CONNECTOR

2шт.

20

89500407585

PIPE

1шт.

21

89500406133

HYD CONNECTOR

1шт.

22

89500407582

PIPE

1шт.

23

89500408009

HYD CONNECTOR

1шт.

24

89500407586

PIPE

1шт.

25

89500408010

HYD CONNECTOR

1шт.

26

8900001826

BOLT

M8 x 16

4шт.

27

8900956220

LOCK WASHER

4шт.

28

89500409315

HOSE

1шт.

29

8916587024

BOLT,M10 x 20mm

M10 x 20

2шт.

30

89500416963

SUPPORT

1шт.

31

8916597424

BOLT

M10 x 16

3шт.

32

89500421187

VALVE

Dumping

1шт.

33

89500312023

ADAPTER

Coupling

1шт.

34

89500416892

FILTER ASSY

Assy

1шт.

35

89500424692

VALVE

Brake Treadle Assy

1шт.

Выбрано товаров: 35
