(43A00000943[001]) - LINES, HYDRAULIC STEERING - OPTIONAL (P.I.N. HHD0330BN7PG5700 AND AFTER) (84214845)

Запчасти Case 330B (43A00000943[001]) - LINES, HYDRAULIC STEERING - OPTIONAL (P.I.N. HHD0330BN7PG5700 AND AFTER) (84214845) (09) - Implement / Hydraulics / Frame / Brakes

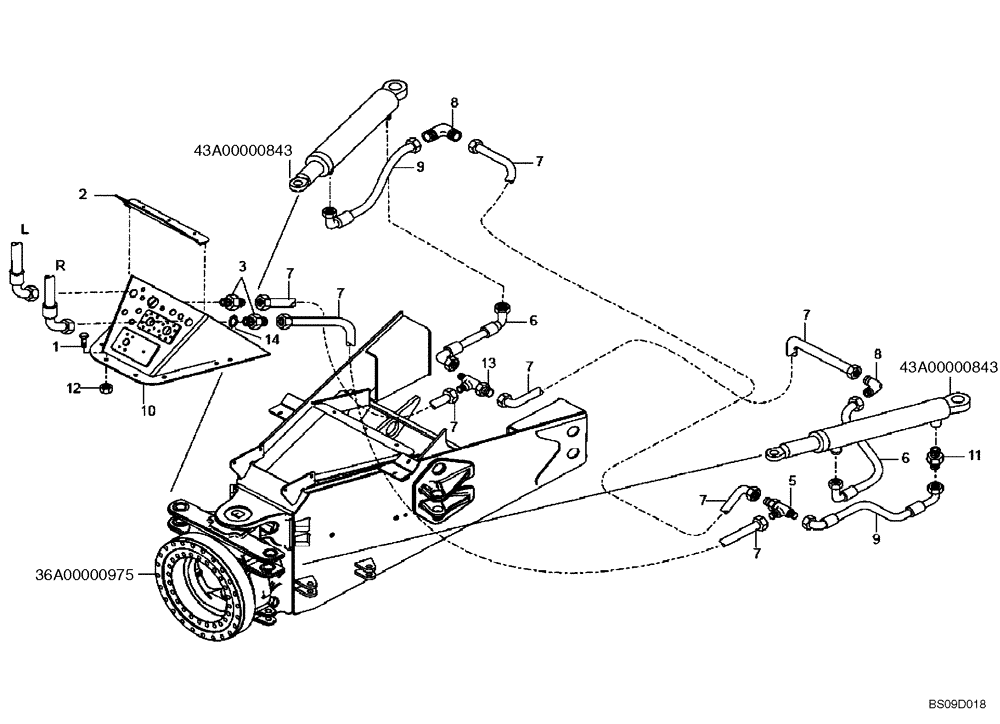

Схема запчастей Case 330B - (43A00000943[001]) - LINES, HYDRAULIC STEERING - OPTIONAL (P.I.N. HHD0330BN7PG5700 AND AFTER) (84214845) (09) - Implement / Hydraulics / Frame / Brakes
1
13
10
7
7
8
43a00000843
6
5
6
7
7
43a00000843
8
9
7
12
7
3
14
36a00000975
7
11
9
7
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Lines, Hydraulic Steering - Optional (84214845)

1шт.

1

8900115589

BOLT

M10 x 30

11шт.

2

89500415204

COVER

1шт.

3

89500407662

HYD CONNECTOR

2шт.

5

89500410772

HYD CONNECTOR

Tee

2шт.

6

89500417425

HOSE ASSY.

2шт.

7

89500417421

HOSE ASSY.

4шт.

8

89500417584

ELBOW

2шт.

9

89500417426

HOSE ASSY.

2шт.

10

89500434395

COVER PLATE

PLATE, COVER

1шт.

11

89500408454

HYD CONNECTOR

4шт.

12

8900140777

NUT

8шт.

13

89500426031

TEE

Connector

1шт.

14

8900956690

COLLAR

4шт.
