(43A00000932[001]) - LINES, HYDRAULIC STEERING (P.I.N. HHD0330BN7PG57000 AND AFTER) (84161905)

Запчасти Case 330B (43A00000932[001]) - LINES, HYDRAULIC STEERING (P.I.N. HHD0330BN7PG57000 AND AFTER) (84161905) (09) - Implement / Hydraulics / Frame / Brakes

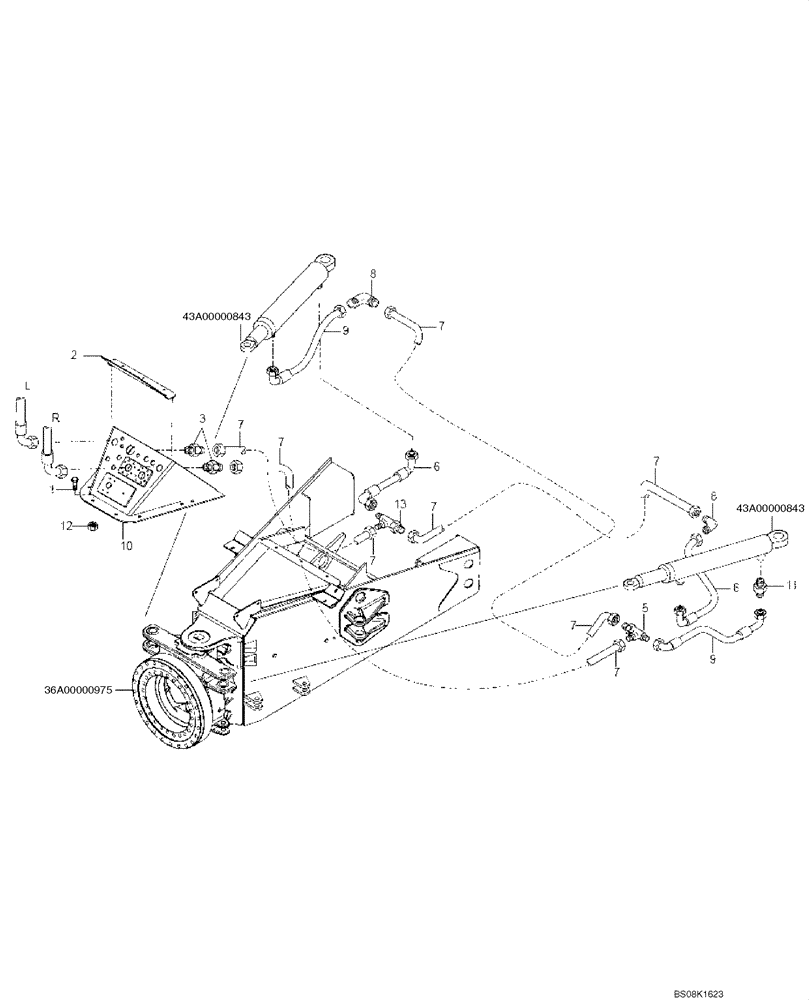

Схема запчастей Case 330B - (43A00000932[001]) - LINES, HYDRAULIC STEERING (P.I.N. HHD0330BN7PG57000 AND AFTER) (84161905) (09) - Implement / Hydraulics / Frame / Brakes
7
7
1
2
8
7
6
43a00000843
7
7
5
9
7
43a00000843
6
8
36a00000975
11
9
7
7
12
13
3
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Steering Lines Instal (84161905)

1шт.

1

8900115589

BOLT

M10 x 30

11шт.

2

89500415204

COVER

1шт.

3

89500407662

HYD CONNECTOR

2шт.

5

89500410772

HYD CONNECTOR

Tee

2шт.

6

89500417425

HOSE ASSY.

2шт.

7

89500417421

HOSE ASSY.

4шт.

8

89500417584

ELBOW

2шт.

9

89500417426

HOSE ASSY.

2шт.

10

89500434393

PLATE

Cover

1шт.

11

89500408454

HYD CONNECTOR

4шт.

12

8900140777

NUT

8шт.

13

89500426031

TEE

1шт.

Выбрано товаров: 13
