(38A00020709[001]) - SUSPENSION INSTALL, FRONT- IF USED (P.I.N. HHD0330BN7PG57003 AND AFTER) (84292953)

Запчасти Case 330B (38A00020709[001]) - SUSPENSION INSTALL, FRONT- IF USED (P.I.N. HHD0330BN7PG57003 AND AFTER) (84292953) (09) - Implement / Hydraulics / Frame / Brakes

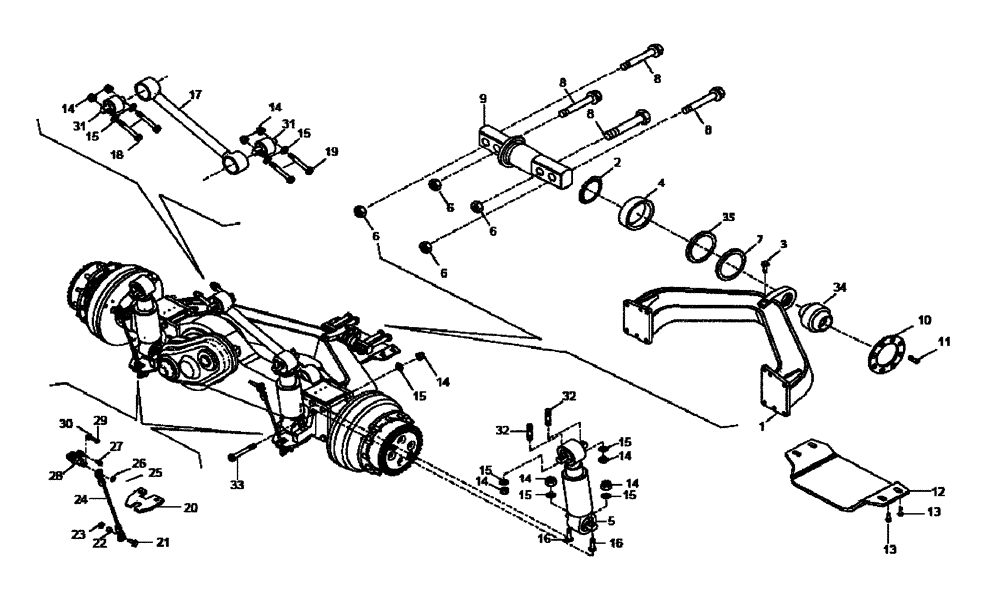

Схема запчастей Case 330B - (38A00020709[001]) - SUSPENSION INSTALL, FRONT- IF USED (P.I.N. HHD0330BN7PG57003 AND AFTER) (84292953) (09) - Implement / Hydraulics / Frame / Brakes
8
1
3
16
15
22
6
31
15
14
15
24
25
14
8
32
15
32
12
14
13
26
31
16
10
27
35
14
6
18
6
6
13
15
8
34
15
15
30
7
5
29
23
19
8
14
28
21
9
14
2
26
17
14
4
11
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500435377

FORK

1шт.

2

8900045110

BEARING LOCK NUT

1шт.

3

89500438347

SCREW,M16 x 16mm

3шт.

4

89500431909

SPACER

1шт.

5

89500431196

CYLINDER,Double Acting, 100mm Rod, 120mm Stroke

2шт.

6

89500422536

LOCK NUT

4шт.

7

89500438683

SHIM,125mm ID x 170mm OD x 0.15mm Thk

1шт.

8

89500422607

BOLT

4шт.

9

89500431908

PIN

1шт.

10

89500438025

DISC

1шт.

11

8917345224

SCREW,M10 x 30mm

8шт.

12

89500431419

PROTECTION PLATE

1шт.

13

8916682535

BOLT

4шт.

14

8917156531

NUT

24шт.

15

8917093274

WASHER

42шт.

16

89500418676

BOLT

6шт.

17

89500432726

TIE-ROD

1шт.

18

89500418676

BOLT

6шт.

19

89500402619

BOLT,Hex, M24 x 2 x 210mm

2шт.

20

89500421315

BRACKET

2шт.

21

8916618124

BOLT

2шт.

22

89500401240

SPACER

2шт.

23

8900125788

LOCK NUT

2шт.

24

8900172819

METAL ROPE

2шт.

25

8916681535

BOLT

2шт.

26

8900107799

COLLAR

2шт.

27

8900135062

SCREW,M14 x 40mm

4шт.

28

8900107798

SUPPORT

2шт.

29

8916695924

BOLT,M14 x 50mm

2шт.

30

8900102292

SPRING WASHER

2шт.

31

8998340197

RUBBER JOINT

2шт.

32

89500402625

STUD

4шт.

33

89500431960

BOLT

12шт.

34

89500424700

BUSHING

1шт.

35

89500438682

SHIM,125mm ID x 170mm OD x 0.15mm Thk

2шт.
