(05A01020544[02]) - ENGINE - GEARBOX OIL COOLING SYSTEM HYDRAULIC CIRCUIT

Запчасти Case 330 (05A01020544[02]) - ENGINE - GEARBOX OIL COOLING SYSTEM HYDRAULIC CIRCUIT (01) - ENGINE

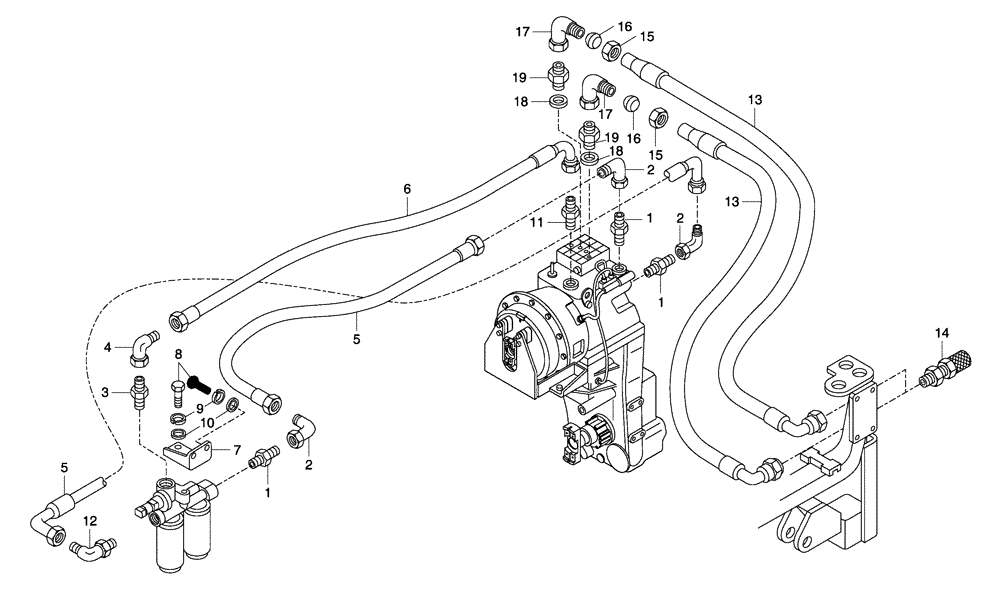

Схема запчастей Case 330 - (05A01020544[02]) - ENGINE - GEARBOX OIL COOLING SYSTEM HYDRAULIC CIRCUIT (01) - ENGINE
10
2
3
4
5
13
15
11
1
15
14
16
1
18
17
8
18
7
6
17
19
2
9
13
10
5
19
1
2
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500400229

SWIVEL CONNECTION

3шт.

2

8900190892

SWIVEL CONNECTION

3шт.

3

89500400199

SWIVEL CONNECTION

1шт.

4

8900192921

HYD CONNECTOR

1шт.

5

8998199756

HOSE,31.75mm ID x 1650mm L

2шт.

6

8998199755

HOSE

1шт.

7

8998199890

BRACKET

1шт.

8

8900001821

BOLT

M10 x 20

4шт.

9

8900001049

LOCK WASHER

4шт.

10

8900956837

COLLAR

4шт.

11

89500400223

SWIVEL CONNECTION

1шт.

12

89500401230

ELBOW

1шт.

13

89500400242

HOSE

2шт.

14

8900189997

HYD CONNECTOR

2шт.

15

8916506615

NUT

2шт.

16

8916507314

FERRULE

2шт.

17

8916503815

HYD CONNECTOR

2шт.

18

8900115474

COPPER SEAL

2шт.

19

8900141350

HYD CONNECTOR

2шт.
