(39A00000646[01]) - REAR SUSPENSION

Запчасти Case 330 (39A00000646[01]) - REAR SUSPENSION (11) - AXLES/WHEELS

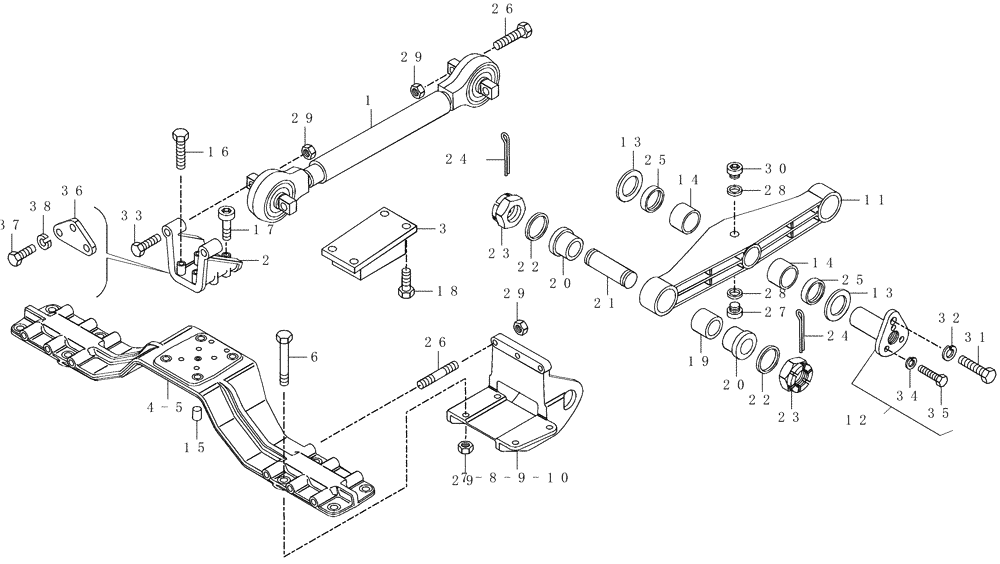

Схема запчастей Case 330 - (39A00000646[01]) - REAR SUSPENSION (11) - AXLES/WHEELS
20
14
21
36
15
16
25
17
22
31
7-8-9-10
29
28
12
2
24
27
1
28
20
30
33
22
18
13
29
3
23
23
29
34
26
37
26
4-5
35
19
11
24
13
14
25
32
29
6
38
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900186858

ROD

2шт.

2

8900151244

SUPPORT

2шт.

3

8900194528

RUBBER PAD

4шт.

4

8900186902

REINFORCEMENT

1шт.

Rear Axle

1шт.

5

8900186901

REINFORCEMENT

1шт.

Intermediate Axle

1шт.

6

8900194187

SCREW,M20 x 225mm

16шт.

7

8900186907

BRACKET

1шт.

Rear Axle Right

1шт.

8

8900186908

BRACKET

1шт.

Rear Axle Left

1шт.

9

8900186905

BRACKET

1шт.

Intermediate Axle Right

1шт.

10

8900186906

BRACKET

1шт.

Intermediate Axle Left

1шт.

11

8900186899

LINK CONROD

2шт.

12

8900194852

PIN,100mm OD x 120mm L

2шт.

Include : 31, 32, 34, 35

1шт.

13

8900194856

SEAL

4шт.

14

8900194861

BUSHING,100.44mm ID x 114.6mm OD x 108mm L

4шт.

15

8900152110

GUIDE PIN

2шт.

16

8900163766

BOLT

M18 x 75

12шт.

17

8900125739

BOLT

M20 x 35

8шт.

18

8900958408

SCREW

M10 x 1.5 x 20

16шт.

19

8960320016

BUSHING

4шт.

20

8960830054

BUSHING

8шт.

21

8960830053

SHAFT

4шт.

22

8960830051

WASHER

8шт.

23

8960830052

NUT

8шт.

24

8960830055

PIN

8шт.

25

8960460020

OIL SEAL

4шт.

26

8900100905

STUD

M20 x 1.5 x 70

16шт.

27

8900005449

PLUG

2шт.

28

8900157037

COPPER SEAL

4шт.

29

8900151937

NUT

36шт.

30

8900194860

PLUG

2шт.

31

8900157096

BOLT

M20 x 45

2шт.

32

8900140552

COLLAR

20шт.

33

8900101597

BOLT

M20 x1.5 x 20

4шт.

34

8900140473

WASHER

6шт.

35

8900194853

BOLT

6шт.

36

8998197733

REINFORCEMENT

2шт.

37

8900140738

BOLT

4шт.

38

8900956220

LOCK WASHER

4шт.
