(04A01030610[01]) - ENGINE COOLING SYSTEM - PIPING

Запчасти Case 330 (04A01030610[01]) - ENGINE COOLING SYSTEM - PIPING (01) - ENGINE

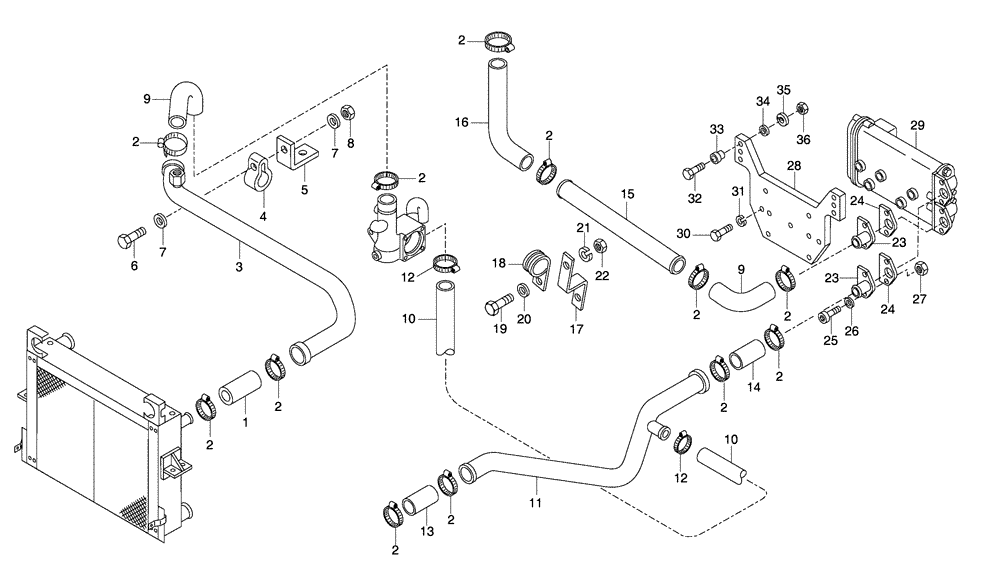

Схема запчастей Case 330 - (04A01030610[01]) - ENGINE COOLING SYSTEM - PIPING (01) - ENGINE
12
31
36
10
7
35
2
29
2
2
28
2
20
12
18
14
9
17
2
2
25
15
26
27
5
22
11
24
16
2
10
2
4
9
2
19
2
3
30
2
24
32
2
23
34
1
23
21
13
6
8
7
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900173942

HOSE

1шт.

2

8900110496

COLLAR

Replaces 8900180415 Used On Some Models

12шт.

3

89500404928

PIPE

1шт.

4

8941032762

COLLAR

1шт.

5

8900173443

BRACKET

1шт.

6

8900172961

BOLT

M8 x 30

1шт.

7

8900141697

WASHER

6шт.

8

8900016391

NUT

S.L., M8

1шт.

9

89500300744

HOSE

2шт.

10

8900155112

HOSE

1шт.

11

89500403237

PIPE

1шт.

12

8900110494

COLLAR

2шт.

13

8900055503

HOSE

1шт.

14

8900173942

HOSE

1шт.

15

89500401520

PIPE

1шт.

16

8900110484

HOSE

1шт.

17

89500401521

BRACKET

1шт.

18

8941032762

COLLAR

1шт.

19

8900124669

BOLT

M10 x 40

1шт.

20

8900113173

WASHER

1шт.

21

8900001049

LOCK WASHER

1шт.

22

8900124670

NUT

M10

1шт.

23

89500401518

BANJO BOLT

2шт.

24

8900109589

GASKET

2шт.

25

8900111198

BOLT

M8 x 40

4шт.

26

8900141697

WASHER

4шт.

27

8900016391

NUT

M8

4шт.

28

89500401137

SUPPORT

1шт.

29

8900109362

HEAT EXCHANGER

1шт.

30

8900015283

BOLT

M12 x 1.25 x 30

5шт.

31

8900115529

LOCK WASHER

5шт.

32

8916630434

BOLT

M12 x 60

6шт.

33

8900192145

GROMMET

6шт.

34

8998196855

SHIM

6шт.

35

8900115529

LOCK WASHER

6шт.

36

8900141688

LOCK NUT

M12

6шт.
