(04A01020610[01]) - ENGINE COOLING SYSTEM - PIPING (87449903) (PIN HHD0000243 TO PIN HHD0000274)

Запчасти Case 330 (04A01020610[01]) - ENGINE COOLING SYSTEM - PIPING (87449903) (PIN HHD0000243 TO PIN HHD0000274) (01) - ENGINE

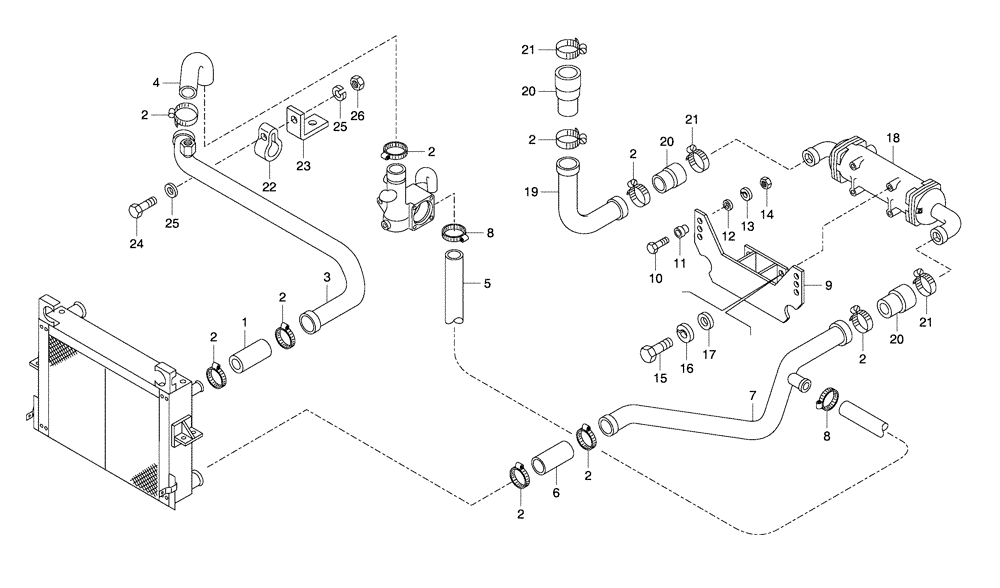

Схема запчастей Case 330 - (04A01020610[01]) - ENGINE COOLING SYSTEM - PIPING (87449903) (PIN HHD0000243 TO PIN HHD0000274) (01) - ENGINE
15
13
23
2
2
20
2
14
24
2
26
2
21
18
2
8
10
6
3
16
25
2
2
25
22
4
9
8
20
21
17
1
7
11
19
21
20
2
12
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900173942

HOSE

1шт.

2

8900110496

COLLAR

Replaces 8900180415 Clamp, Strap Band

9шт.

3

89500404928

PIPE

1шт.

4

89500300744

HOSE

1шт.

5

8900155112

HOSE

1шт.

6

8900055503

HOSE

1шт.

7

89500404927

PIPE

1шт.

8

8900110494

COLLAR

1шт.

9

8900191961

SUPPORT

1шт.

10

8916630434

BOLT

M12 x 60

6шт.

11

8900192145

GROMMET

6шт.

12

8998196855

SHIM

6шт.

13

8900115529

LOCK WASHER

6шт.

14

8900141688

LOCK NUT

M12

6шт.

15

8900001821

BOLT

M10 x 20

4шт.

16

8900001049

LOCK WASHER

4шт.

17

8900113173

WASHER

4шт.

18

8900192033

HEAT EXCHANGER

1шт.

19

89500403283

PIPE

1шт.

20

8900163620

HOSE

3шт.

21

8900110496

COLLAR

3шт.

22

8941032762

COLLAR

1шт.

23

8900173443

BRACKET

1шт.

24

8900172961

BOLT

M8 x 30

1шт.

25

8900141697

WASHER

2шт.

26

8900016391

NUT

M8

1шт.
