(58A00010526[01]) - AIR CONDITIONING - CIRCUIT TOP

Запчасти Case 330 (58A00010526[01]) - AIR CONDITIONING - CIRCUIT TOP (10) - Cab/Cowlings

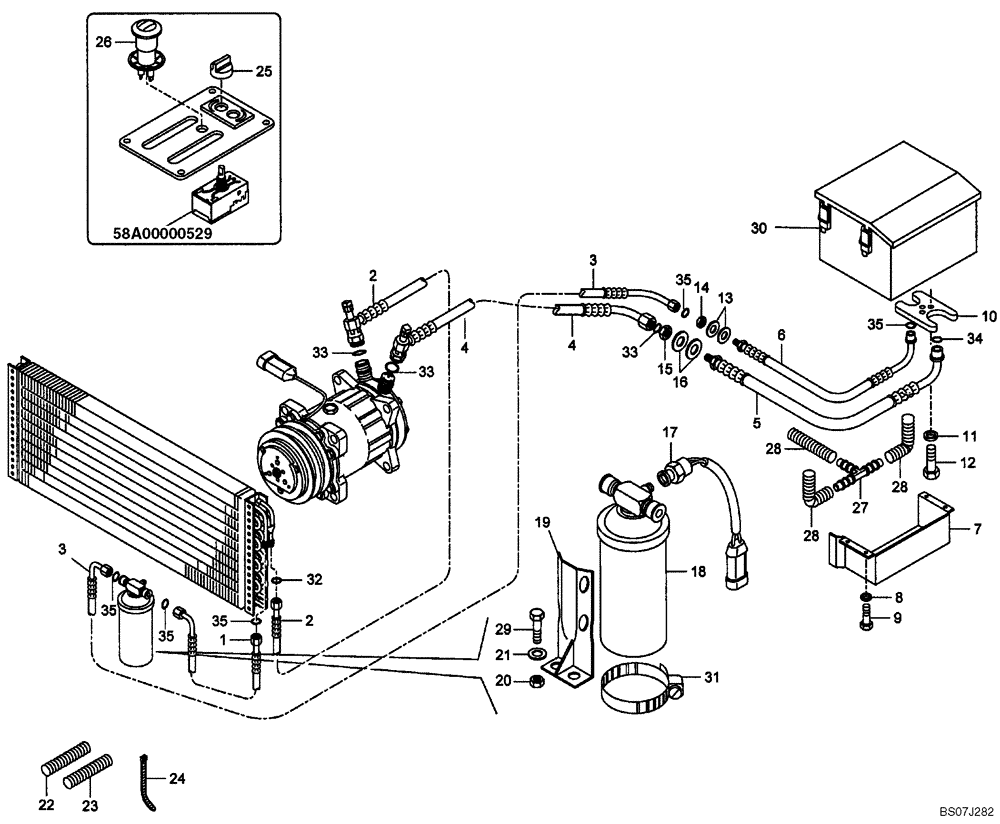

Схема запчастей Case 330 - (58A00010526[01]) - AIR CONDITIONING - CIRCUIT TOP (10) - Cab/Cowlings
23
11
12
15
4
8
31
28
6
7
27
3
2
28
18
20
16
2
34
9
33
26
22
19
33
4
21
28
25
58a00000529
10
13
24
17
14
1
3
35
35
33
5
30
29
35
32
35
35
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900127764

FLEXIBLE HOSE

Incl. Ref Item 35

1шт.

2

8900127765

FLEXIBLE HOSE

Incl. Ref Item 32 - 33

1шт.

3

8900127766

FLEXIBLE HOSE

Incl. Ref Item 35

1шт.

4

8900127767

HOSE

Incl. Ref Item 33

1шт.

5

8900127768

HOSE

Incl. Ref Item 34

1шт.

6

8900127769

HOSE

Incl. Ref Item 35

1шт.

7

8900127770

BRACKET

1шт.

8

8900102132

SPRING WASHER

D.6

4шт.

9

8900160744

BOLT

M6 x 1 x 20

4шт.

10

8900122927

PLATE

1шт.

11

8900102132

SPRING WASHER

D.6

1шт.

12

8900048877

BOLT,M6 x 16mm

M6 x 1 x 16

1шт.

13

8900127771

SEALING WASHER

2шт.

14

8900127772

NUT

1шт.

15

8900127773

NUT

1шт.

16

8900127774

SEALING WASHER

2шт.

17

8900122884

SENSOR

1шт.

18

8900122231

RECEIVER-DRYER,Air COnditioner

1шт.

19

8900128349

BRACKET

1шт.

20

8900101322

NUT

M6

2шт.

21

8900102132

SPRING WASHER

D.6

2шт.

22

8900127775

FLEXIBLE SHEATH

D.22 L=1200 mm

1шт.

23

8900127776

FLEXIBLE SHEATH

D.25 L=1200 mm

1шт.

24

8900150511

COLLAR

1шт.

25

8900122864

KNOB

1шт.

26

8900127777

KNOB

1шт.

27

8900127778

HYD CONNECTOR

1шт.

28

8900127779

FLEXIBLE SHEATH

L=1500 mm

1шт.

29

8900021224

BOLT

M6 x 10

2шт.

30

8900127785

AIR CONDITIONER

1шт.

31

8900128357

COLLAR

2шт.

32

8900127789

SEALING RING

SEALRING SEAL RING

1шт.

33

8900122933

SEALING RING

SEALRING SEAL RING

3шт.

34

8998341167

SEALING RING

SEALRING SEAL RING

1шт.

35

8900132715

SEALING RING

RING

5шт.
