(47A01011657[01]) - HYDRAULIC CIRCUIT BRAKE SYSTEM - FRAME B (87442818)

Запчасти Case 330 (47A01011657[01]) - HYDRAULIC CIRCUIT BRAKE SYSTEM - FRAME B (87442818) (09) - Implement / Hydraulics / Frame / Brakes

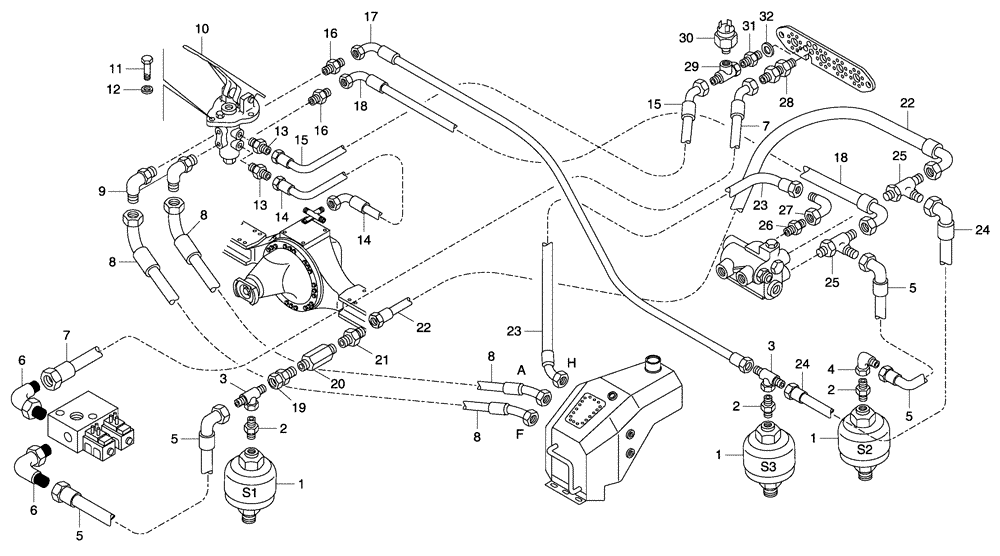

Схема запчастей Case 330 - (47A01011657[01]) - HYDRAULIC CIRCUIT BRAKE SYSTEM - FRAME B (87442818) (09) - Implement / Hydraulics / Frame / Brakes
16
7
14
1
30
4
18
8
13
2
28
19
3
14
32
16
26
23
25
22
24
24
23
11
5
25
1
22
13
29
17
5
2
27
1
10
3
9
5
6
18
31
8
12
8
21
7
6
20
2
15
5
8
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8960720006

ACCUMULATOR

3шт.

2

8900191038

HYD CONNECTOR

3шт.

3

8900193938

HYD CONNECTOR

2шт.

4

8900191117

HYD CONNECTOR

1шт.

5

8998198374

PIPE

2шт.

6

8998198049

HYD CONNECTOR

2шт.

7

8998198381

PIPE

1шт.

8

89500401809

PIPE

1шт.

9

89500404313

HYD CONNECTOR

2шт.

10

8998196976

VALVE

1шт.

See Page : 47B00000015

1шт.

11

8900172961

BOLT

3шт.

12

8900956220

LOCK WASHER

3шт.

13

8900193942

HYD CONNECTOR

2шт.

14

89500405659

FLEXIBLE HOSE

1шт.

15

8900193889

FLEXIBLE HOSE

1шт.

16

8900191194

HYD CONNECTOR

2шт.

17

8998198378

PIPE

1шт.

18

8998198388

PIPE

1шт.

19

8900194429

HYD CONNECTOR

1шт.

20

89500401674

HYDRAULIC VALVE

1шт.

21

8900191014

HYD CONNECTOR

1шт.

22

8998198380

PIPE

1шт.

23

8998198379

PIPE

1шт.

24

89500401148

FLEXIBLE HOSE

1шт.

25

89500401697

HYD CONNECTOR

2шт.

26

8900193941

HYD CONNECTOR

1шт.

27

8900191173

HYD CONNECTOR

1шт.

28

89500404280

HYD CONNECTOR

1шт.

29

8998198278

SWIVEL CONNECTION

Until PIN: HHD0000267 If Used

1шт.

29

89500407006

TEE

PIN: HHD0000268 And After

1шт.

30

8998198375

SWITCH

1шт.

31

89500403209

HYD CONNECTOR

1шт.

32

8998198017

COPPER WASHER

1шт.
