(01A13020160[001]) - FUEL SYSTEM (87520611)

Запчасти Case 327B (01A13020160[001]) - FUEL SYSTEM (87520611) (01) - ENGINE

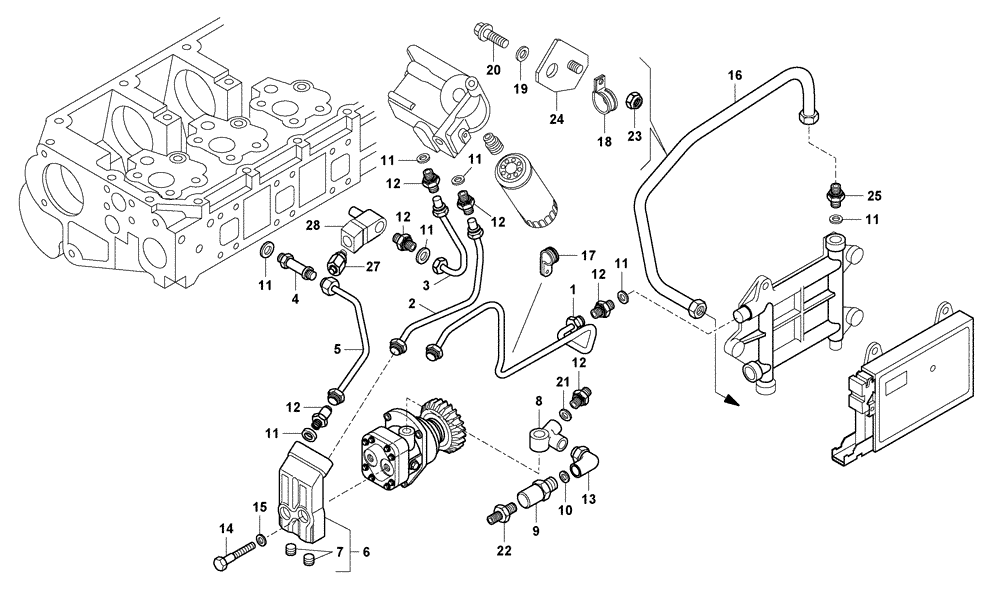

Схема запчастей Case 327B - (01A13020160[001]) - FUEL SYSTEM (87520611) (01) - ENGINE
8
12
13
6
11
15
16
10
7
19
9
11
28
21
3
12
20
22
12
25
12
11
4
2
18
1
11
5
12
14
17
23
11
11
24
11
12
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504183610

RIGID TUBE

1шт.

2

500348310

TUBE

1шт.

3

504144836

TUBE

1шт.

4

500310076

FITTING

1шт.

5

500348301

TUBE

1шт.

6

500314313

CONNECTING BLOCK

1шт.

Include(s) 7

1шт.

7

504051237

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

1шт.

11

99489019

SEALING WASHER

10шт.

12

16500314

FITTING

8шт.

13

500350162

ELBOW

1шт.

14

4864076

BOLT

3шт.

15

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

6шт.

16

504146524

RIGID TUBE

1шт.

17

10450290

CLAMP,12mm, Coat, 9mm Bolt Hole, P Type

12 mm dia.

3шт.

18

17316592

COLLAR

2шт.

19

8900001761

LOCK WASHER

D. 16

1шт.

20

1112655

SCREW

1шт.

21

99489019

SEALING WASHER

1шт.

22

41031567

BANJO BOLT

1шт.

23

2852389

FLANGE NUT

M8

1шт.

24

41213491

BRACKET

1шт.

25

16500315

HYD CONNECTOR

1шт.

27

504112433

VALVE

1шт.

28

504125079

UNION

1шт.
