(30A00000684[001]) - REDUCTION GEAR, FRONT WHEEL (87681196)

Запчасти Case 327B (30A00000684[001]) - REDUCTION GEAR, FRONT WHEEL (87681196) (11) - AXLES/WHEELS

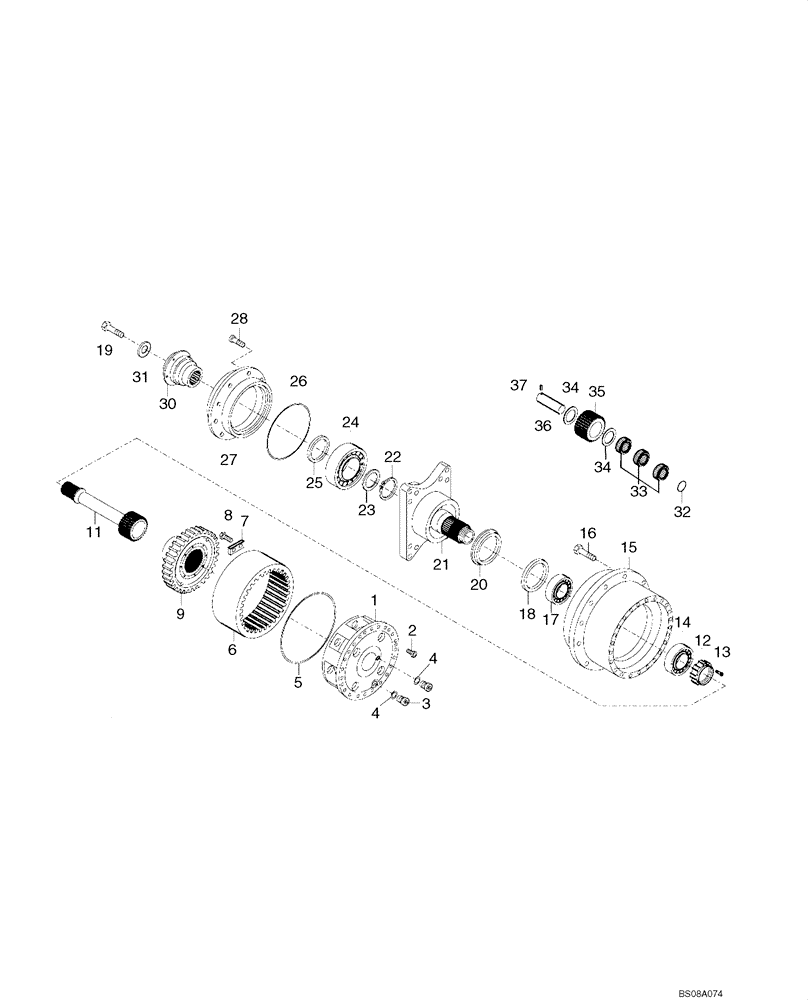

Схема запчастей Case 327B - (30A00000684[001]) - REDUCTION GEAR, FRONT WHEEL (87681196) (11) - AXLES/WHEELS
13
17
12
4
23
24
9
34
15
37
22
7
16
25
6
31
30
3
8
14
27
11
26
35
19
33
4
20
34
2
28
32
5
1
21
18
36
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900134248

FINAL DRIVE HOUSING

1шт.

2

8900134249

SCREW,M14 x 40mm

M14 x 40

24шт.

3

8900133455

PLUG

2шт.

4

8900133514

GASKET

2шт.

5

8900134250

SEALING RING

SEALRING

1шт.

6

8900134251

RING GEAR

1шт.

7

8900134252

PLATE

3шт.

8

8900134253

BOLT

M6 x 12

6шт.

9

8900134254

GEAR

1шт.

11

8998340681

DRIVE SHAFT

1шт.

12

8900134256

RING

1шт.

13

8900133465

SCREW,M10 x 10mm

M10 x 10

1шт.

14

8900133470

BEARING

1шт.

15

8900134257

HUB

1шт.

16

8900134360

BOLT

Replaces 8998340697 Bolt

12шт.

17

8900134259

BEARING

1шт.

18

8998340674

RING

1шт.

19

8998340683

SCREW

1шт.

20

8900134261

RING

Retaining

1шт.

21

8900134937

FLANGE

1шт.

22

8900134263

SNAP RING

1шт.

23

8900134264

WASHER

1шт.

24

8900134265

BEARING

1шт.

25

8998340698

RING,84mm ID x 110mm OD x 14.65mm Thk

1шт.

26

8900134267

SEALING RING

SEALRING

1шт.

27

8900134268

FLANGE

1шт.

28

8900134269

BOLT

M8 x 20

8шт.

30

8900134271

FLANGE

1шт.

31

8998340684

COVER

1шт.

32

8900134273

SEALING RING

SEALRING

4шт.

33

8900133477

NEEDLE BEARING

12шт.

34

8900133478

WASHER

8шт.

335

8900134274

SUN GEAR

4шт.

36

8900134275

PIN

4шт.

37

8900134276

PIN

4шт.
