(60A00010613[001]) - MUD GUARD, FRONT (P.I.N. HHD0327BN7PG5700 AND AFTER) (84208960)

Запчасти Case 327B (60A00010613[001]) - MUD GUARD, FRONT (P.I.N. HHD0327BN7PG5700 AND AFTER) (84208960) (10) - Cab/Cowlings

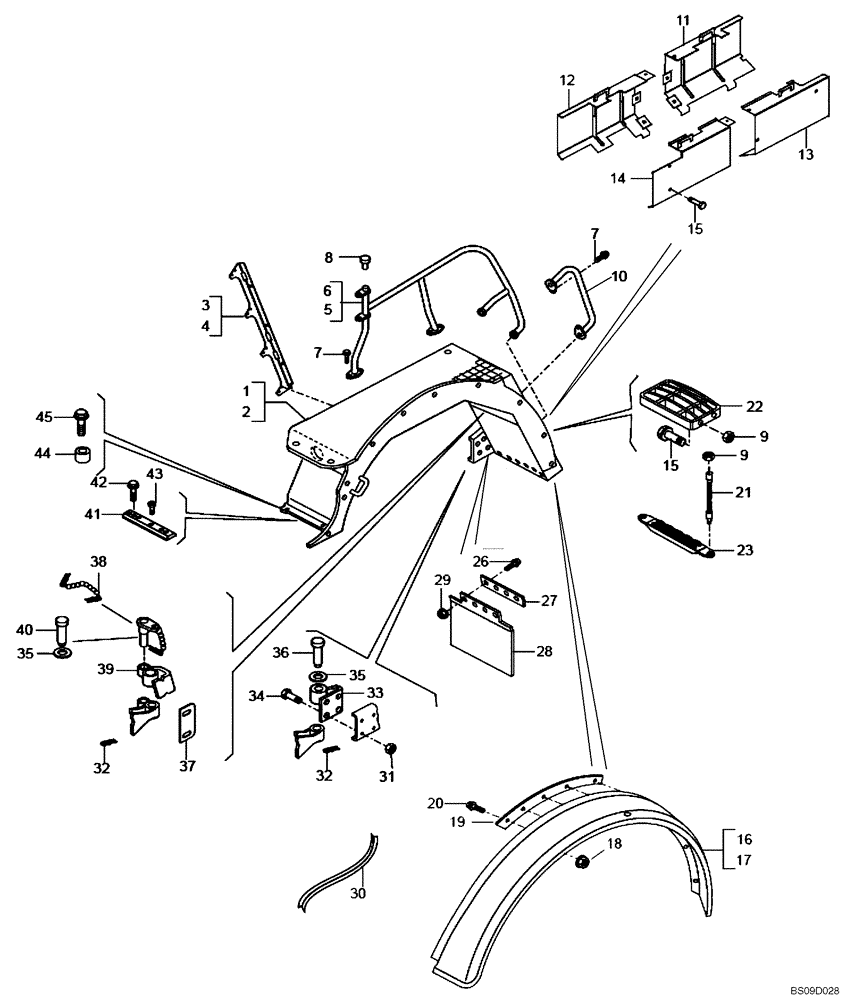

Схема запчастей Case 327B - (60A00010613[001]) - MUD GUARD, FRONT (P.I.N. HHD0327BN7PG5700 AND AFTER) (84208960) (10) - Cab/Cowlings
17
5
16
42
44
32
15
30
36
15
6
20
37
13
23
32
14
31
19
3
28
7
35
8
39
43
1
9
7
34
10
40
21
35
18
45
38
33
12
27
22
9
3
11
26
2
29
41
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Mud Guard Assy, Front (84208960)

1шт.

1

89500433975

STEP

LH Footboard

1шт.

2

89500433976

STEP

RH Footboard

1шт.

3

89500435369

BRACKET

LH

2шт.

4

89500435368

BRACKET

RH

2шт.

5

89500426707

HANDRAIL

RH

1шт.

6

89500426706

HANDRAIL

LH

1шт.

7

8900115589

BOLT

M10 x 30

20шт.

8

8900005449

PLUG

CAP

2шт.

9

8900140777

NUT

36шт.

10

89500426708

HANDRAIL

GRAB

2шт.

11

89500431685

PROTECTION PLATE

RH Rear

1шт.

12

89500431687

PROTECTION PLATE

RH Front

1шт.

13

89500431686

PROTECTION PLATE

LH Rear

1шт.

14

89500431688

PROTECTION PLATE

LH Front

1шт.

15

8916587024

BOLT,M10 x 20mm

M10 x 20

44шт.

16

89500416987

MUDFLAP

LH

1шт.

17

89500416988

MUDFLAP

RH

1шт.

18

8900115122

NUT

NUT S.L.

16шт.

19

89500416990

REINFORCEMENT

8шт.

20

8900115555

BOLT,M8 x 30mm

M8 x 30

22шт.

21

8900110556

CABLE

4шт.

22

89500433980

STEP

8шт.

23

89500408199

STEP

2шт.

26

8900116554

BOLT

M6 x 25

8шт.

27

89500434049

PLATE

2шт.

28

89500434050

MUDFLAP

2шт.

29

8900125009

NUT

8шт.

30

8900095121

RUBBER WEATHERSTRIP

1шт.

31

8900124155

NUT

20шт.

32

8900045751

LOCK PIN

4шт.

33

89500426192

HINGE

2шт.

34

8900135045

SCREW,M14 x 40mm

M14 x 40

20шт.

35

89500408086

WASHER

Flat

4шт.

36

89500424991

HEADED PIN

Hinge

2шт.

37

89500426993

SHIM

8шт.

38

89500424987

LEVER & PIN ASSY

2шт.

39

89500426191

HINGE

LH

2шт.

40

89500424992

HEADED PIN

Hinge

4шт.

41

89500420251

SUPPORT

2шт.

42

8900124140

BOLT

M10 x 40

2шт.

43

8900955146

BOLT,M8 x 1.25 x 25mm

M8 x 1.25 x 25

6шт.

44

89500420252

BUSHING

2шт.

45

8900124136

BOLT

M14 x 70

2шт.
