(58A00040578[001]) - HEATER AND AIR CONDITIONER LINES (P.I.N. HHD0327BN7PG57000 AND AFTER) (84287080)

Запчасти Case 327B (58A00040578[001]) - HEATER AND AIR CONDITIONER LINES (P.I.N. HHD0327BN7PG57000 AND AFTER) (84287080) (10) - Cab/Cowlings

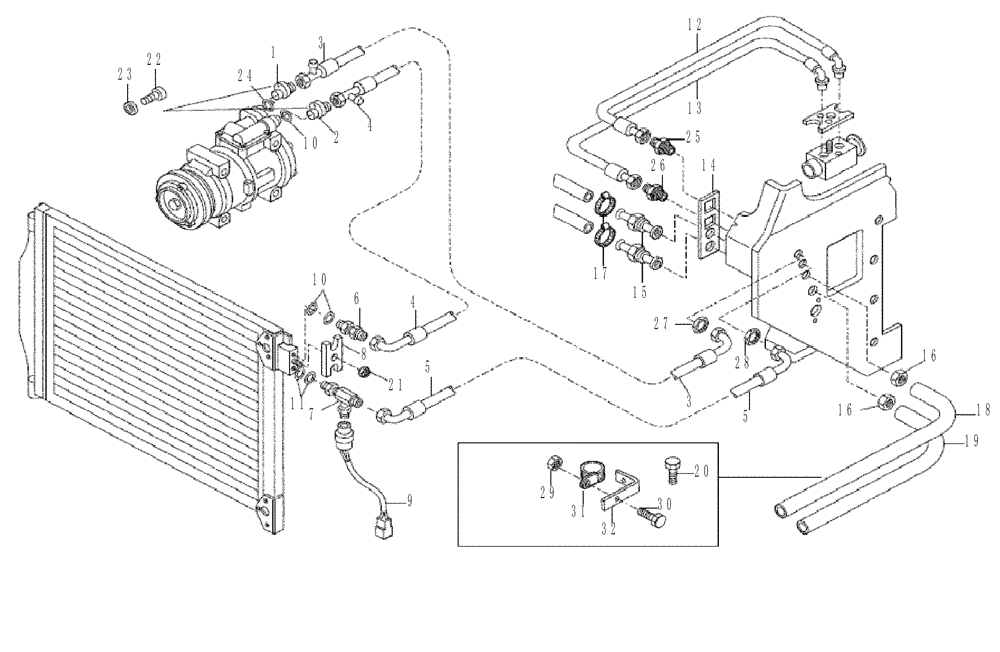

Схема запчастей Case 327B - (58A00040578[001]) - HEATER AND AIR CONDITIONER LINES (P.I.N. HHD0327BN7PG57000 AND AFTER) (84287080) (10) - Cab/Cowlings
31
19
18
5
3
17
21
4
27
26
32
10
5
13
1
20
14
24
10
6
28
15
3
11
23
8
25
30
16
29
2
7
16
4
22
9
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900132710

ADAPTER

1шт.

2

8900132711

ADAPTER

1шт.

3

8900132703

PIPE

1шт.

4

8900132704

PIPE

1шт.

5

8900132705

PIPE

1шт.

6

8900132712

ADAPTER

1шт.

7

8900132713

ADAPTER

1шт.

8

8900132714

FLANGE

1шт.

9

89500405970

SENSOR

AIR CONDITIONER, PRESSURE GAGE

1шт.

10

8900127789

SEALING RING

3шт.

11

8900132715

SEALING RING

2шт.

12

8998340102

HOSE

1шт.

13

8998340103

HOSE

1шт.

14

8900132701

FLANGE

1шт.

15

8900132699

HYD CONNECTOR

2шт.

16

8900132700

NUT

2шт.

17

8900127298

COLLAR

2шт.

18

8900132708

PIPE

1шт.

19

8900132709

PIPE

1шт.

20

8916597924

BOLT

1шт.

21

8900140611

NUT

1шт.

22

8900955146

BOLT,M8 x 1.25 x 25mm

2шт.

23

8900956220

LOCK WASHER

2шт.

24

8900122933

SEALING RING

1шт.

25

8900134097

HYD CONNECTOR

1шт.

26

8900134096

HYD CONNECTOR

1шт.

27

8900127773

NUT

1шт.

28

8900127772

NUT

1шт.

29

8900124675

NUT

1шт.

30

8900116551

BOLT,M6 x 16mm

1шт.

31

8917317590

COLLAR

1шт.

32

89500438448

BRACKET

1шт.
