Запчасти Case 327B (47A02002317[001]) - PNEUMATIC LINES INSTAL, BRAKE SYSTEM (P.I.N. HHD0327BN7PG57000 AND AFTER) (84193930) (09) - Implement / Hydraulics / Frame / Brakes

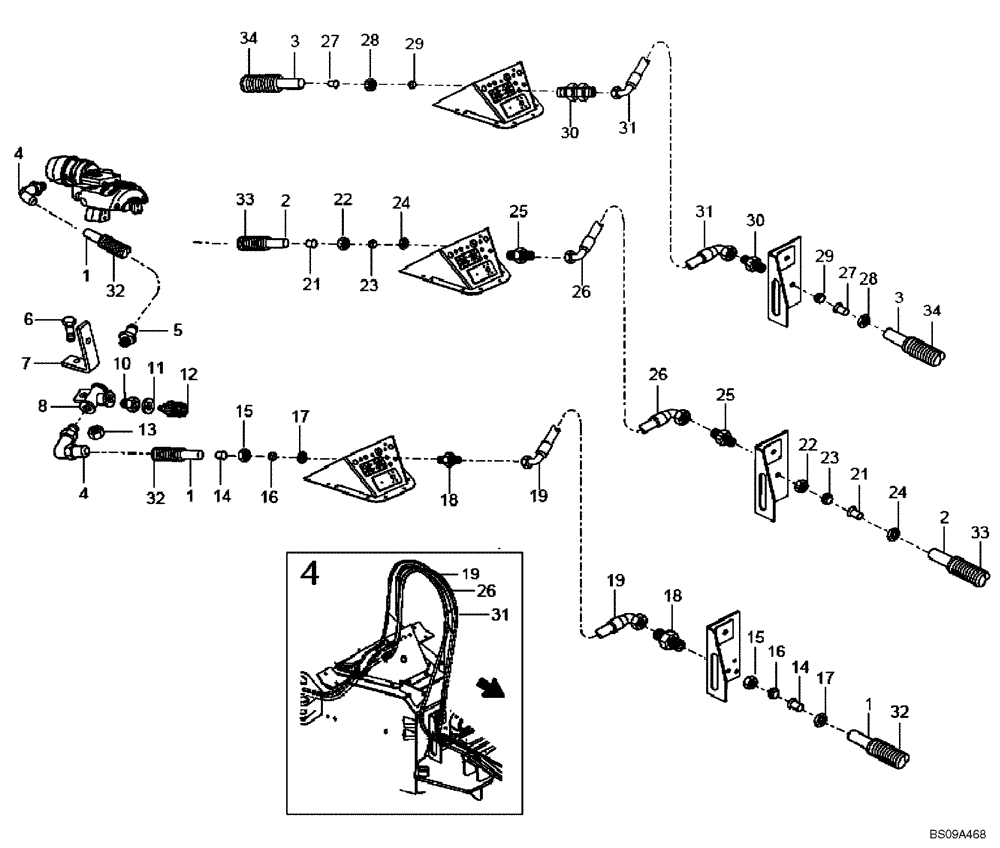

Схема запчастей Case 327B - (47A02002317[001]) - PNEUMATIC LINES INSTAL, BRAKE SYSTEM (P.I.N. HHD0327BN7PG57000 AND AFTER) (84193930) (09) - Implement / Hydraulics / Frame / Brakes
29
5
29
8
14
31
4
32
32
10
12
30
13
2
18
21
26
4
3
24
31
11
32
19
28
26
21
31
6
26
1
22
33
17
25
33
24
14
23
23
15
2
18
1
28
27
25
15
3
17
34
16
19
1
27
34
19
22
30
7
16

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Pneumatic Lines Instal, Brake System

1шт.

1

8900095213

PLASTIC-RUBBER TUBE

1шт.

2

8900095211

HOSE

Plastic

1шт.

3

8900095243

PLASTIC-RUBBER TUBE

1шт.

4

8900117283

HYD CONNECTOR

Elbow

2шт.

5

8900117245

HYD CONNECTOR

1шт.

6

8900116549

BOLT

M8 x 20

1шт.

7

89500401835

BRACKET

1шт.

8

8900117278

HYD CONNECTOR

Tee

1шт.

10

8916500715

HYD CONNECTOR

1шт.

11

8900005683

COPPER WASHER

1шт.

12

89500417693

PRESSURE SWITCH

Parking Brake

1шт.

13

8900115122

NUT

S.L.

1шт.

14

8900141464

SHIM

2шт.

15

8916506915

NUT

M18

2шт.

16

8900150482

BUSHING

2шт.

17

8916508915

NUT

NUT

2шт.

18

8916502515

HYD CONNECTOR

CONNECTOR HYDRAULIC

2шт.

19

89500434541

AIR HOSE

HOSE, AIR ASSY

1шт.

21

8900141325

RING

2шт.

22

8900141319

NUT

2шт.

23

8900141326

BUSHING

2шт.

24

8916506715

NUT

Nut

2шт.

25

8900041440

HYD CONNECTOR

2шт.

26

89500418270

HOSE ASSY.

1шт.

27

8916510340

INSERT

INSERT

2шт.

28

89500434205

NUT

NUT, M24 x 1.5

2шт.

29

8918067240

BUSHING

BUSHING

2шт.

30

89500434204

HYD CONNECTOR

CONNECTOR HYDRAULIC

2шт.

31

89500434540

AIR HOSE

HOSE, AIR ASSY

1шт.

32

8900095201

TUBE

Corrugated

1шт.

33

8900095153

FLEXIBLE SHEATH

1шт.

34

8900095198

PLASTIC-RUBBER TUBE

TUBE, PLASTIC-RUBBER

1шт.

Выбрано товаров: 33
