Запчасти Case 327B (47A01001943[001]) - HYDRAULIC BRAKE CIRCUIT - FILTER (87535993) (09) - Implement / Hydraulics / Frame / Brakes

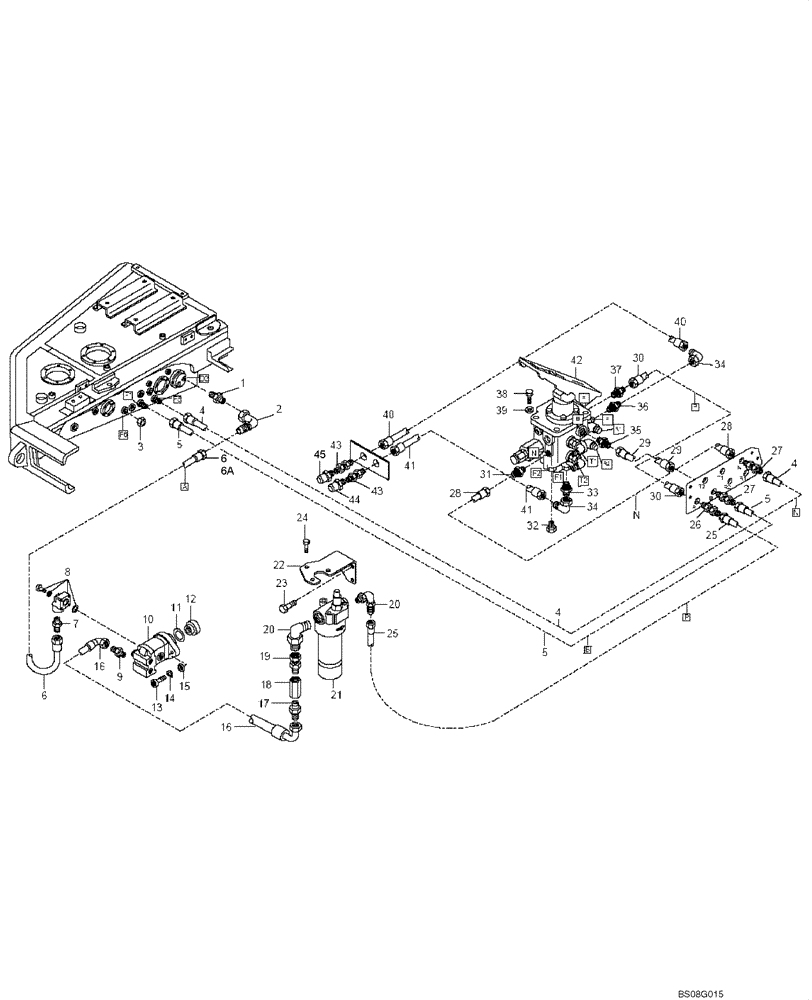

Схема запчастей Case 327B - (47A01001943[001]) - HYDRAULIC BRAKE CIRCUIT - FILTER (87535993) (09) - Implement / Hydraulics / Frame / Brakes
44
21
43
5
6
25
23
12
8
43
27
4
25
34
39
41
20
29
15
20
29
6
34
33
24
5
4
22
14
16
28
26
27
35
30
40
31
38
41
30
32
13
3
45
17
9
18
28
10
19
42
40
6a
7
1
37
11
4
5
16
36
2

Артикул

Название

Примечание

Количество

1

89500403697

HYD CONNECTOR

1шт.

2

89500408212

ELBOW

1шт.

3

89500418502

PLUG

1шт.

4

89500417945

HOSE

1шт.

5

89500417998

HOSE ASSY.

1шт.

6

89500407742

HOSE

If Used; Straight End Fitting = 1 7/16-12 Female

1шт.

6a

89500421594

HOSE ASSY.

If Used; Straight End Fitting = 1 11/16-12 Female

1шт.

7

89500403791

HYD CONNECTOR

1шт.

8

8900164553

CONNECTION

1шт.

9

89500409423

HYD CONNECTOR

1шт.

10

89500392143

HYDRAULIC PUMP

1шт.

See Figure(s) 47BE0000001

1шт.

11

89500324249

SEALING RING

SEALRING

1шт.

12

89500312023

ADAPTER

1шт.

13

8900003225

BOLT,M10 x 30mm

M10 x 30

2шт.

14

8900001049

LOCK WASHER

2шт.

15

8900955184

COLLAR

2шт.

16

89500407752

HOSE

1шт.

17

89500408454

HYD CONNECTOR

1шт.

18

89500413850

CHECK VALVE

1шт.

19

89500413871

HYD CONNECTOR

1шт.

20

89500413853

HYD CONNECTOR

2шт.

21

89500416892

FILTER ASSY

1шт.

See Figure(s) 47D00000004

1шт.

22

89500416963

SUPPORT

1шт.

23

8916587024

BOLT,M10 x 20mm

M10 x 20

2шт.

24

8916597424

BOLT

M10 x 16

3шт.

25

89500417898

HOSE ASSY.

1шт.

26

89500407662

HYD CONNECTOR

1шт.

27

89500408594

HYD CONNECTOR

2шт.

28

89500407582

PIPE

1шт.

29

89500407586

PIPE

1шт.

30

89500407585

PIPE

1шт.

31

89500408009

HYD CONNECTOR

1шт.

32

89500414940

PLUG

1шт.

33

89500418038

HYD CONNECTOR

1шт.

34

89500406107

CONNECTION

2шт.

35

89500408010

HYD CONNECTOR

1шт.

36

89500406131

HYD CONNECTOR

1шт.

37

89500406133

HYD CONNECTOR

1шт.

38

8900001826

BOLT

M8 x 16

4шт.

39

8900956220

LOCK WASHER

4шт.

40

89500418514

HOSE,2.00 mm ID x 750.00 mm

1шт.

41

89500418522

HOSE

1шт.

42

89500408421

PEDAL

1шт.

See Figure(s) 47B00000019

1шт.

43

89500418521

HYD CONNECTOR

2шт.

44

89500418556

SWITCH

1шт.

45

89500409099

SWITCH

If Used; Part Added To Service Breakdown

1шт.

Выбрано товаров: 49
