(3.400[02A]) - BRAKE SYSTEM - INTERMEDIATE AXLE

Запчасти Case 325 (3.400[02A]) - BRAKE SYSTEM - INTERMEDIATE AXLE (09) - Implement / Hydraulics / Frame / Brakes

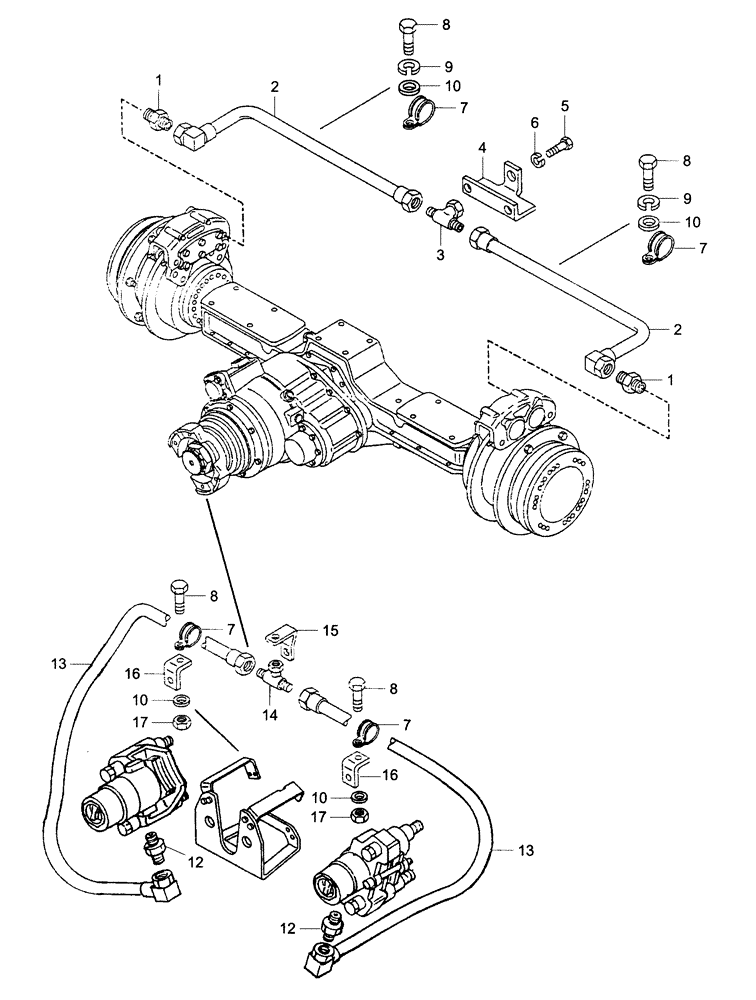

Схема запчастей Case 325 - (3.400[02A]) - BRAKE SYSTEM - INTERMEDIATE AXLE (09) - Implement / Hydraulics / Frame / Brakes
8
16
10
12
7
7
10
2
17
13
8
7
17
6
9
13
14
7
9
1
5
10
3
15
8
8
2
12
16
10
4
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900191157

HYD CONNECTOR

2шт.

2

8900191112

FLEXIBLE HOSE,6.35mm ID x 1000mm L

2шт.

3

89500401587

HYD CONNECTOR

1шт.

4

89500401534

BRACKET

M6 x 16

1шт.

5

8900001826

BOLT

2шт.

6

8900956220

LOCK WASHER

2шт.

7

8900106145

COLLAR

4шт.

8

8900140610

BOLT

M6 x 20

6шт.

9

8900955275

LOCK WASHER

4шт.

10

8900104348

WASHER

8шт.

12

8900191100

HYD CONNECTOR

2шт.

13

89500402408

PIPE

2шт.

14

89500401586

HYD CONNECTOR

1шт.

15

89500401531

BRACKET

1шт.

16

8900167319

BRACKET

2шт.

17

8900101322

NUT

M6

2шт.
