(47A01002359[001]) - COOLING SYSTEM, HYDRAULIC BRAKE CIRCUIT (HHD0340BN7PG58147 AND AFTER) (84237016)

Запчасти Case 340B (47A01002359[001]) - COOLING SYSTEM, HYDRAULIC BRAKE CIRCUIT (HHD0340BN7PG58147 AND AFTER) (84237016) (09) - Implement / Hydraulics / Frame / Brakes

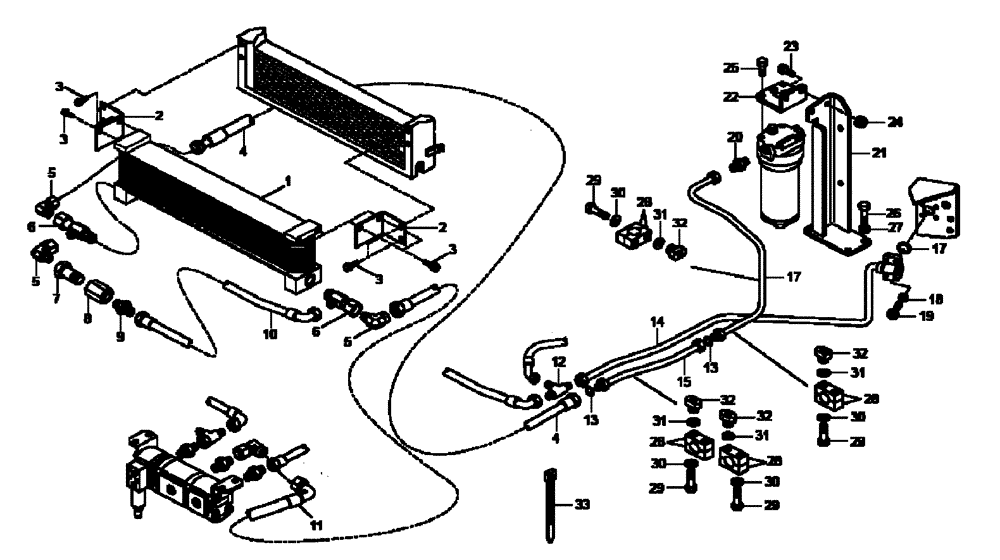

Схема запчастей Case 340B - (47A01002359[001]) - COOLING SYSTEM, HYDRAULIC BRAKE CIRCUIT (HHD0340BN7PG58147 AND AFTER) (84237016) (09) - Implement / Hydraulics / Frame / Brakes
2
30
31
32
26
29
3
17
5
28
13
28
30
6
31
13
31
3
19
27
32
12
10
4
11
28
8
25
24
29
29
20
31
33
15
21
3
18
22
23
14
30
2
4
29
5
1
32
32
28
5
3
7
30
6
9
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Hydraulic Brake System Cooling (84237016)

1шт.

1

89500430347

OIL COOLER

1шт.

2

89500436499

SUPPORT

2шт.

3

8916600225

SCREW

8шт.

4

89500436616

HYDRAULIC HOSE

1шт.

5

89500413479

ELBOW

3шт.

6

89500437632

TEE

2шт.

7

89500437633

HYD CONNECTOR

1шт.

8

89500408753

VALVE POPPET

1шт.

9

89500437634

HYD CONNECTOR

1шт.

10

89500436618

HYDRAULIC HOSE

1шт.

11

89500436615

HYDRAULIC HOSE

1шт.

12

89500407665

HYD CONNECTOR

1шт.

13

8917279281

SEALING RING

2шт.

14

89500409968

PIPE

1шт.

15

89500410026

PIPE

1шт.

16

89500419282

PIPE

1шт.

17

8917289481

SEALING RING

1шт.

18

8916709134

BOLT,M10 x 1.5 x 45mm

4шт.

19

8900001049

LOCK WASHER

4шт.

20

89500419403

HYD CONNECTOR

1шт.

21

89500409865

SUPPORT

1шт.

22

89500419291

BRACKET

1шт.

23

8900118223

BOLT,M12 x 30mm

2шт.

24

8900118202

NUT

2шт.

25

8900116549

BOLT

4шт.

26

8900140406

BOLT

4шт.

27

8900115529

LOCK WASHER

4шт.

28

89500407410

CLAMP

8шт.

29

8900003223

BOLT,M6 x 40mm

8шт.

30

8900955275

LOCK WASHER

8шт.

31

89500407418

GASKET

8шт.

32

8900108842

NUT

8шт.

33

8900150511

COLLAR

1шт.
