(47A00031794[001]) - BRAKE LINES - FRONT AXLE (P.I.N. HHD0340BN7PG58135 AND AFTER) (SEP 2008) (87602602 REV B)

Запчасти Case 340B (47A00031794[001]) - BRAKE LINES - FRONT AXLE (P.I.N. HHD0340BN7PG58135 AND AFTER) (SEP 2008) (87602602 REV B) (09) - Implement / Hydraulics / Frame / Brakes

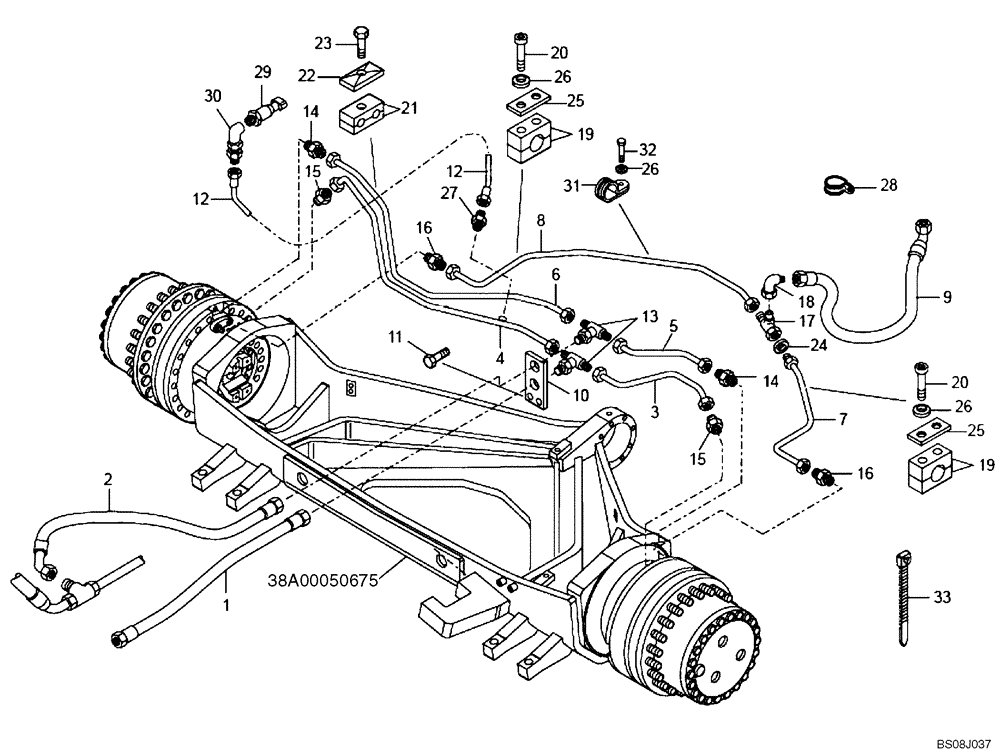

Схема запчастей Case 340B - (47A00031794[001]) - BRAKE LINES - FRONT AXLE (P.I.N. HHD0340BN7PG58135 AND AFTER) (SEP 2008) (87602602 REV B) (09) - Implement / Hydraulics / Frame / Brakes
26
20
6
25
1
16
14
23
15
26
4
12
10
11
25
17
27
21
5
8
13
16
14
12
24
31
9
19
30
29
26
38a00050675
32
33
19
2
7
22
3
18
20
15
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Brake Lines - Front Drive Axle (Chassis SN 458135 And After) (SEP 2008)

1шт.

1

89500409085

HOSE

1шт.

2

89500409625

HOSE

1шт.

3

89500422934

TUBE

1шт.

4

89500422936

TUBE

1шт.

5

89500422938

TUBE

1шт.

6

89500422940

TUBE

1шт.

7

89500422762

TUBE

1шт.

8

89500422764

TUBE

1шт.

9

89500410116

HOSE

Assy

1шт.

10

89500409581

SUPPORT

1шт.

11

8900116549

BOLT

M8 x 20

2шт.

12

89500408183

HOSE

1шт.

13

89500407324

CONNECTION

Tee

2шт.

14

89500408695

CONNECTION

2шт.

15

89500408782

CONNECTION

2шт.

16

89500408783

CONNECTION

2шт.

17

89500409363

CONNECTION

1шт.

18

89500406108

CONNECTION

Elbow

1шт.

19

8900108841

COLLAR

4шт.

20

8900106597

BOLT

M6 x 30

4шт.

21

89500408784

COLLAR

2шт.

22

8900164550

PLATE

1шт.

23

8900141374

BOLT,M8 x 45mm

M8 x 45

1шт.

24

8900033662

SEALING RING

SEALRING

1шт.

25

89500407422

PLATE

2шт.

26

8900955275

LOCK WASHER

5шт.

27

89500408181

CONNECTION

1шт.

28

8900142305

CLAMP

2шт.

29

89500419869

PRESSURE SWITCH

Brake

1шт.

30

89500422519

90 ELBOW

1шт.

31

8900103926

COLLAR

1шт.

32

8900140729

BOLT

M6 x 16

1шт.

33

8900150511

COLLAR

Strap Band

1шт.
