(47A00002036[001]) - HYDRAULIC BRAKE CIRCUIT (87602622)

Запчасти Case 340B (47A00002036[001]) - HYDRAULIC BRAKE CIRCUIT (87602622) (09) - Implement / Hydraulics / Frame / Brakes

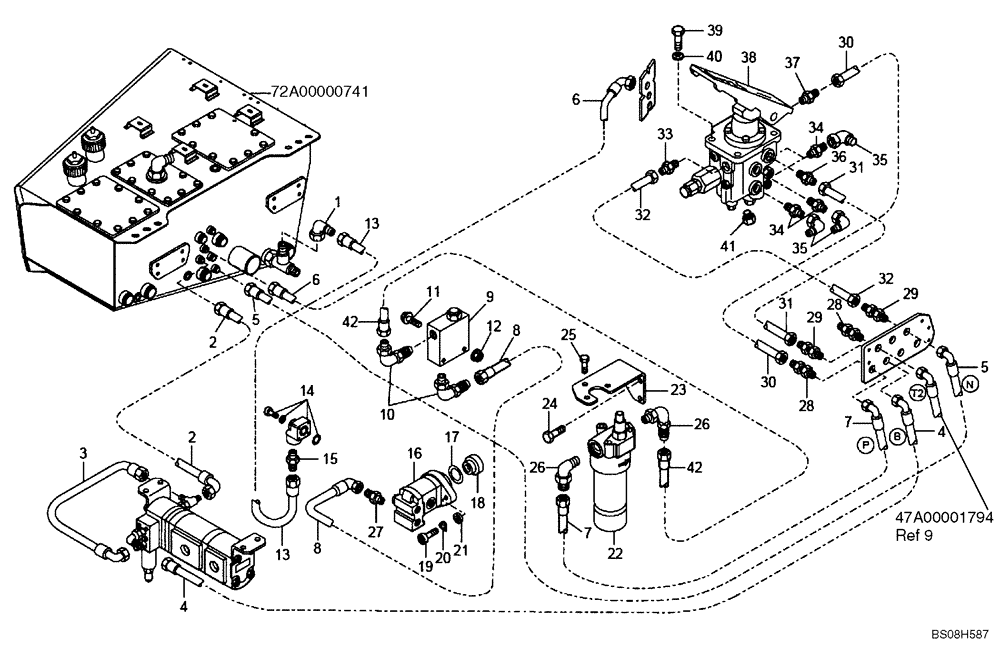

Схема запчастей Case 340B - (47A00002036[001]) - HYDRAULIC BRAKE CIRCUIT (87602622) (09) - Implement / Hydraulics / Frame / Brakes
5
41
34
22
7
38
16
10
30
42
28
13
2
17
36
40
15
9
25
20
31
5
29
11
4
32
33
24
1
19
32
31
29
35
4
35
3
26
8
7
9
26
39
27
18
13
72a00000741
2
23
47a00001794
42
14
12
6
28
37
6
8
34
30
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500420552

ELBOW

1шт.

2

89500409325

HOSE

1шт.

3

89500409315

HOSE

1шт.

4

89500409316

HOSE

1шт.

5

89500407754

HOSE

1шт.

6

89500407788

HOSE

1шт.

7

89500417898

HOSE ASSY.

1шт.

8

89500407752

HOSE

2шт.

9

89500421187

VALVE

1шт.

10

89500406104

ELBOW

2шт.

11

8916592124

BOLT

M6 x 60; Replaces 8900012143 Bolt M6 x 55 Used On Some Models

2шт.

12

8900125009

NUT

2шт.

13

89500421420

HOSE,25.40 mm ID x 860.00 mm, SAE 100R4

1шт.

14

8900164553

CONNECTION

1шт.

15

89500403791

HYD CONNECTOR

1шт.

16

89500392143

HYDRAULIC PUMP

1шт.

See Figure(s) 47BE0000001

1шт.

17

89500324249

SEALING RING

SEALRING

1шт.

18

89500312023

ADAPTER

1шт.

19

8900003225

BOLT,M10 x 30mm

M10 x 30

2шт.

20

8900001049

LOCK WASHER

2шт.

21

8900955184

COLLAR

2шт.

22

89500416892

FILTER ASSY

1шт.

See Figure(s) 47D00000004

1шт.

23

89500416963

SUPPORT

1шт.

24

8916587024

BOLT,M10 x 20mm

M10 x 20

2шт.

25

8916597424

BOLT

M10 x 16

3шт.

26

89500413853

HYD CONNECTOR

2шт.

27

89500409423

HYD CONNECTOR

1шт.

28

89500407662

HYD CONNECTOR

2шт.

29

89500408594

HYD CONNECTOR

2шт.

30

89500407585

PIPE

1шт.

31

89500407586

PIPE

1шт.

32

89500407582

PIPE

1шт.

33

89500408009

HYD CONNECTOR

1шт.

34

89500409336

HYD CONNECTOR

4шт.

35

89500406108

CONNECTION

4шт.

36

89500408010

HYD CONNECTOR

1шт.

37

89500406133

HYD CONNECTOR

1шт.

38

89500408422

BRAKE VALVE

1шт.

See Figure(s) 47B00000020

1шт.

39

8900001826

BOLT

M8 x 16

4шт.

40

8900956220

LOCK WASHER

4шт.

41

89500414940

PLUG

1шт.

42

89500418692

HOSE ASSY.

If Used

1шт.
