(38A01020675[001]) - SHIELDS, FRONT SUSPENSION (87672402)

Запчасти Case 340B (38A01020675[001]) - SHIELDS, FRONT SUSPENSION (87672402) (09) - Implement / Hydraulics / Frame / Brakes

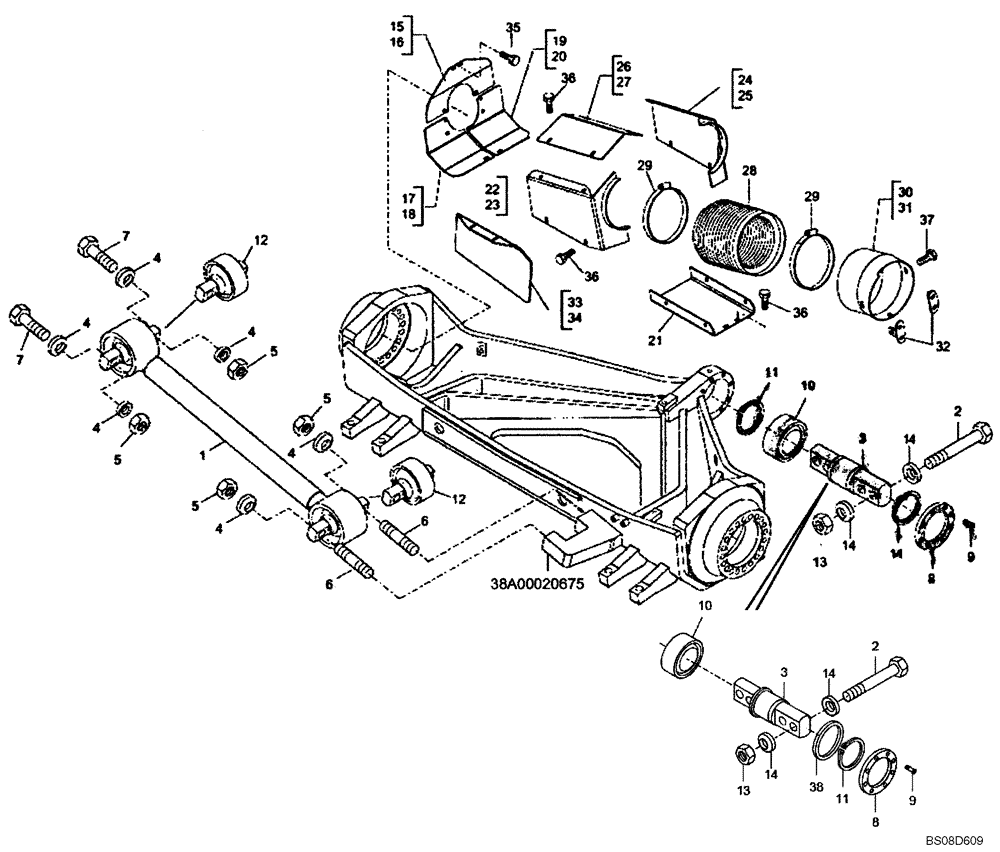

Схема запчастей Case 340B - (38A01020675[001]) - SHIELDS, FRONT SUSPENSION (87672402) (09) - Implement / Hydraulics / Frame / Brakes
9
6
38
27
24
2
4
5
36
35
7
8
5
23
18
10
32
8
14
11
14
14
3
26
28
22
16
12
36
29
25
38a00020675
37
34
5
4
14
5
3
15
9
30
2
4
19
33
36
4
4
7
6
17
13
11
1
4
21
13
20
11
12
31
29
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500415403

STEERING TIE-ROD

1шт.

2

89500422607

BOLT

M27 x 3 x 250

4шт.

3

89500429939

PIN,78mm OD x 320mm L

Replaces 89500423000 Pin

1шт.

4

8917093274

WASHER

4шт.

5

8917156531

NUT

M24 x 2

4шт.

6

89500402625

STUD

2шт.

7

89500418676

BOLT

M24 x 2 x 180

2шт.

8

89500406741

FLANGE

1шт.

9

8917345224

SCREW,M10 x 30mm

M10 x 30

8шт.

10

89500424700

BUSHING

1шт.

11

89500429933

CIRCLIP

Replaces 8916868873 Circlip; Used On Some Models

1шт.

12

8998340197

RUBBER JOINT

2шт.

13

89500422536

LOCK NUT

4шт.

14

89500422606

SPRING WASHER

8шт.

15

89500422790

SHIELD

RH

1шт.

16

89500422791

SHIELD

LH

1шт.

17

89500422797

SHIELD

RH

1шт.

18

89500422796

SHIELD

LH

1шт.

19

89500422794

SHIELD

RH

1шт.

20

89500422793

SHIELD

LH

1шт.

21

89500422822

SUPPORT

2шт.

22

89500422775

SHIELD

RH

1шт.

23

89500422774

SHIELD

LH

1шт.

24

89500422785

SHIELD

RH

1шт.

25

89500422784

SHIELD

LH

1шт.

26

89500423059

SHIELD

RH

1шт.

27

89500422702

SHIELD

LH

1шт.

28

89500421563

BOOT

2шт.

29

8900003278

COLLAR CLAMP

Replaces 8900045257 Clamp

4шт.

30

89500424521

SHIELD

RH

1шт.

31

89500424522

SHIELD

LH

1шт.

32

89500421650

BRACKET

4шт.

33

89500423159

SHIELD

RH

1шт.

34

89500423158

SHIELD

LH

1шт.

35

8900116551

BOLT,M6 x 16mm

M6 x 16

4шт.

36

8900116549

BOLT

M8 x 20

40шт.

37

8916597924

BOLT

M8 x 14

4шт.

38

89500429948

RING

If Used

1шт.
