(XT02 H01.0[04]) - AUGER - Ø800

Запчасти Case 75C (XT02 H01.0[04]) - AUGER - Ø800 (18) - ATTACHMENT ACCESSORIES

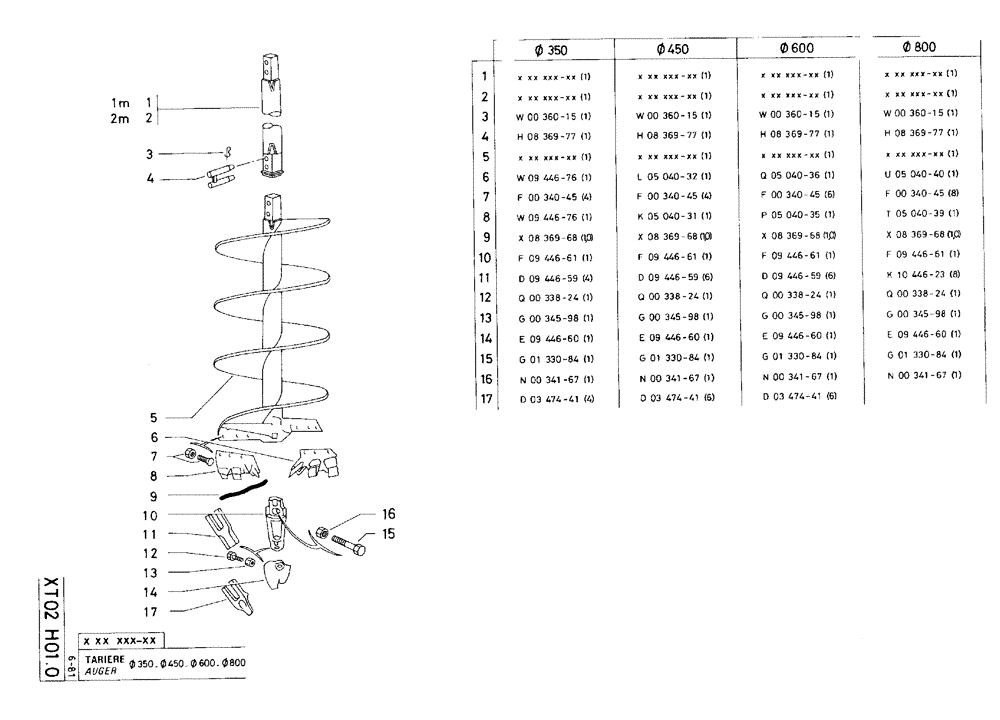

Схема запчастей Case 75C - (XT02 H01.0[04]) - AUGER - Ø800 (18) - ATTACHMENT ACCESSORIES
6
4
2
3
16
17
1
15
10
11
12
14
5
8
9
13
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

P36015

SPLIT PIN/SAFETY PIN

1шт.

4

P836977

FASTENER

FITTING

1шт.

6

P504040

SUPPORT

1шт.

7

P34045

BOLT

8шт.

8

P504039

SUPPORT

1шт.

9

P836968

SPARE PART RING

1шт.

10

P944661

SUPPORT

1шт.

11

P1044623

TOOTH

8шт.

12

P33824

SCREW

/BOLT, M10 x 100

1шт.

13

P34598

SAFETY NUT

1шт.

14

P944660

POINT

NAIL

1шт.

15

P133084

SCREW

1шт.

16

337475

NUT,M12, Cl 10

1шт.

Выбрано товаров: 13
