Запчасти Case 35 (126) - FAST HOIST TUBING (35) - HYDRAULIC SYSTEMS

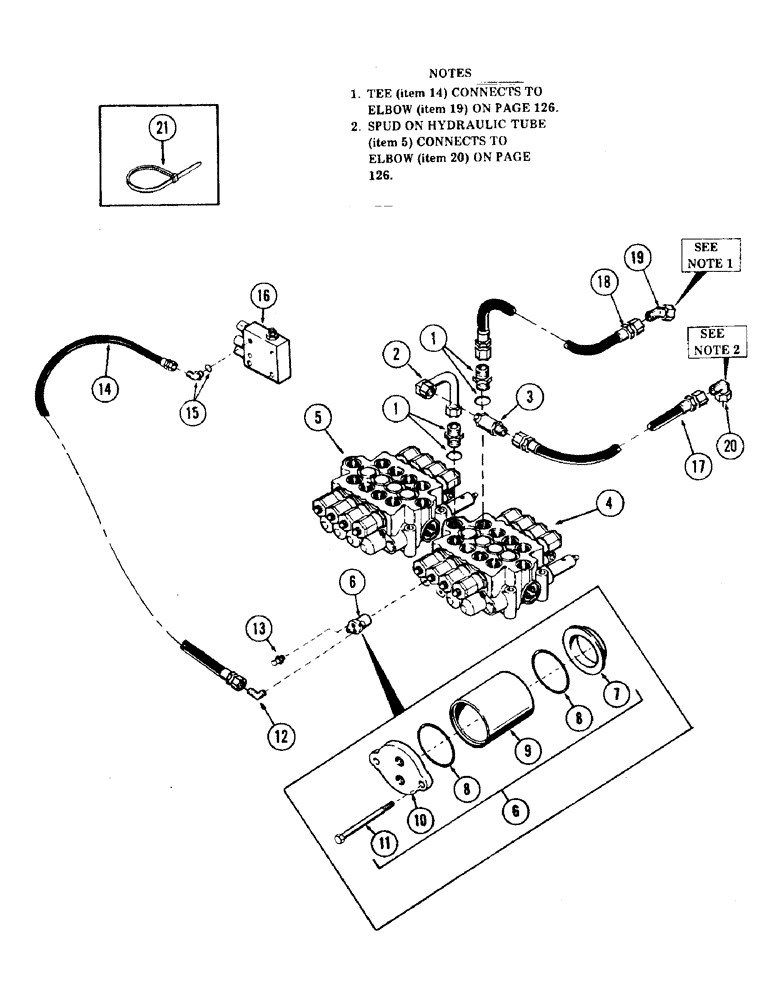

Схема запчастей Case 35 - (126) - FAST HOIST TUBING (35) - HYDRAULIC SYSTEMS

Артикул

Название

Примечание

Количество

1

S7972

CONNECTOR, ELEC

CONNECTOR - (1" tube) - 1-5/16" - 12 male x 1-5/16" - 12 male - 37 degrees flared

2шт.

S6069

O-RING,1.171" ID x 0.116" Width

"O" RING

2шт.

2

S234104

TUBE, hydraulic 1" OD x 4.31, 5.06" L

1шт.

3

S93154

VALVE

check

1шт.

4

REF

INSTRUCTION

VALVE, 4-spool main control (Inside) (For breakdown, see Fig. 198)

1шт.

5

REF

INSTRUCTION

VALVE, 4-spool main control (Outside) (For breakdown, see Fig. 194 or 196)

1шт.

6

S232345

KIT

spool end cap

1шт.

7

S111267

WASHER

1шт.

8

S6394

O-RING

"O" RING

2шт.

9

S111268

SLEEVE

TUBE, cylinder

1шт.

10

S111269

HEAD

1шт.

11

S95658

BOLT

CPSW - 3/8" NC x 3-1/4" gr 8

2шт.

12

218-492

90 ELBOW,90 Degree Elbow, 9/16" - 18 Male JIC x 1/8" - 27 Male NPTF

90 degrees - (3/8" tube) - 9/16" - 18 male x 1/8" NPT male - 37 degrees flared

1шт.

13

D46258

PLUG

SCREW, bleeder

1шт.

14

S227396

HOSE ASSY.

HOSE, high pressure - 3/8" ID x 50" long - (With 9/16" - 18 female pressed on couplings)

1шт.

15

76344

90 ELBOW,9/16" - 18 JIC x 9/16" - 18 ORB

Adjustable (3/8" tube) 90º, 9/16"-18, 37º x 9/16"-18, O-Ring

1шт.

S6059

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

"O" RING

1шт.

16

REF

INSTRUCTION

VALVE, solenoid monoblock - (For breakdown, see Figs. 182 or 184)

1шт.

17

S401530

HOSE ASSY.

HOSE, high pressure, 1" ID x 20" long - (With 1-5/16" - 12 female pressed on couplings)

1шт.

18

S8628

HOSE

high pressure - 1" ID x 36" long - (With 1-5/16" - 12 female pressed on couplings)

1шт.

19

218-5176

ELBOW,45 Degree Elbow, 1-5/16" - 12 Male JIC x 1-5/16" - 12 Female JIC

45 degrees swivel - (1" tube) - 1-5/16" - 12 male x 1-5/16" - 12 female - 37 degrees flared

1шт.

20

218-5234

ELBOW,90 Degree, 1 5/16"-12, 37 Degree x 1 5/16"-12, 37 Degree Fem Sw

90 degrees swivel - (1" tube) - 1-5/16" - 12 male x 1-5/16" - 12 female - 37 degrees flared

1шт.

21

S73387

CLIP

TIE, cable

1шт.

Выбрано товаров: 23
