(35.353.030) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS

Запчасти Case CX750D RTC ME (35.353.030) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS

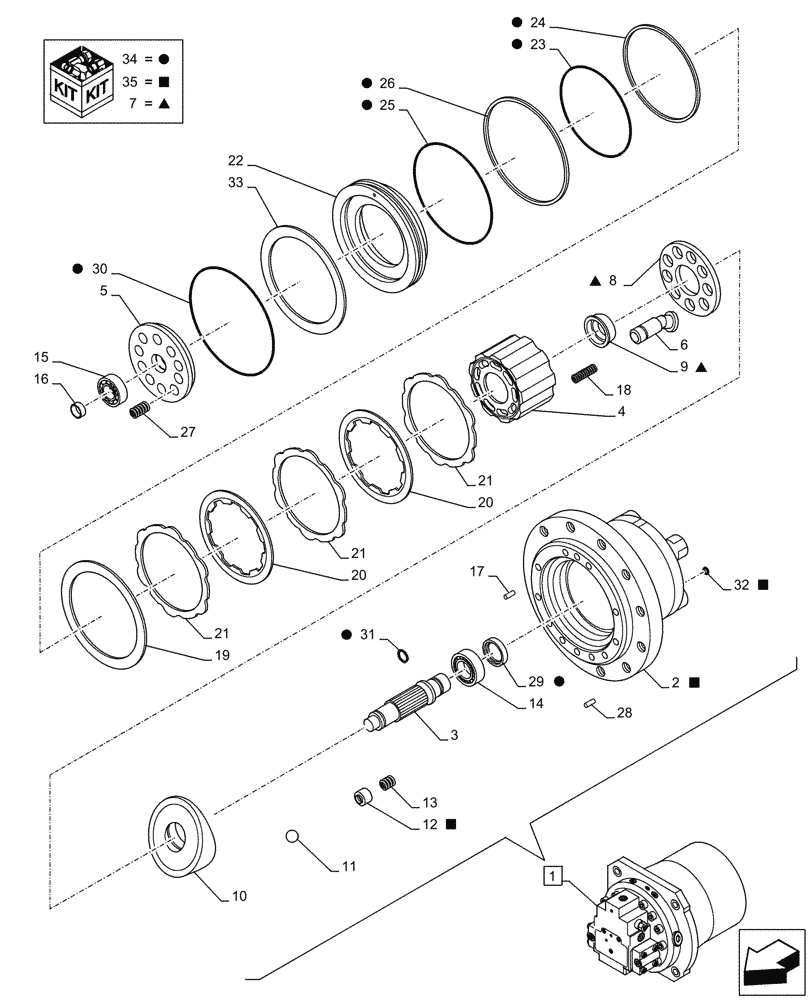

Схема запчастей Case CX750D RTC ME - (35.353.030) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS
16
24
12
6
34
35
23
27
7
34
14
7
22
8
28
29
33
15
20
30
35
20
34
5
32
35
13
2
34
34
25
1
19
17
18
21
35
3
10
7
21
34
21
4
34
34
31
11
9
35
7
26
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWA0018

HYDRAULIC MOTOR

ASSY, Incl 2 - 35

1шт.

See also Figure 35.353.010, 35.353.020, 35.353.040

1шт.

2

NSS

NOT SOLD SEPARAT

Case, Incl 1

1шт.

3

LB00688

SHAFT

1шт.

4

NSS

NOT SOLD SEPARAT

Block, Incl 1

1шт.

5

NSS

NOT SOLD SEPARAT

Plate, Incl 1

1шт.

6

NSS

NOT SOLD SEPARAT

Piston, Incl 1

9шт.

7

LZ00461

SEAL KIT

1шт.

8

NSS

NOT SOLD SEPARAT

Plate, Incl 1

1шт.

9

NSS

NOT SOLD SEPARAT

Holder, Incl 1

1шт.

10

LR00737

PLATE

1шт.

11

LX00016

BALL

2шт.

12

NSS

NOT SOLD SEPARAT

Piston, Incl 1

2шт.

13

LG00390

COMPRESSION SPRING

2шт.

14

LB00689

BEARING, ROLLER, CYL

1шт.

15

LB00690

BEARING, ROLLER, CYL

1шт.

16

LH00293

BUSHING

1шт.

17

LA00599

DOWEL

1шт.

18

LG00083

SPRING

9шт.

19

LR00092

PLATE

2шт.

20

LR00088

PLATE

4шт.

21

LR00091

PLATE

3шт.

22

LJ00867

PISTON

1шт.

23

LBM0055

O-RING

1шт.

24

LE00908

BACK-UP RING

1шт.

25

163954A1

O-RING

1шт.

26

LE00098

BACK-UP RING

1шт.

27

LG00392

COMPRESSION SPRING

10шт.

28

155579A1

COTTER PIN

4шт.

29

155108A1

OIL SEAL

1шт.

30

154969A1

O-RING

1шт.

31

154463A1

O-RING

4шт.

32

NSS

NOT SOLD SEPARAT

Plug, Incl 1

2шт.

33

LR00738

PLATE

1шт.

34

LZ00458

SEAL KIT

1шт.

See also Figure 35.353.020, 35.353.040

1шт.

35

LZ00462

SEAL KIT

1шт.
