(35.106.060) - HYDRAULIC PUMP, COMPONENTS

Запчасти Case CX750D RTC ME (35.106.060) - HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS

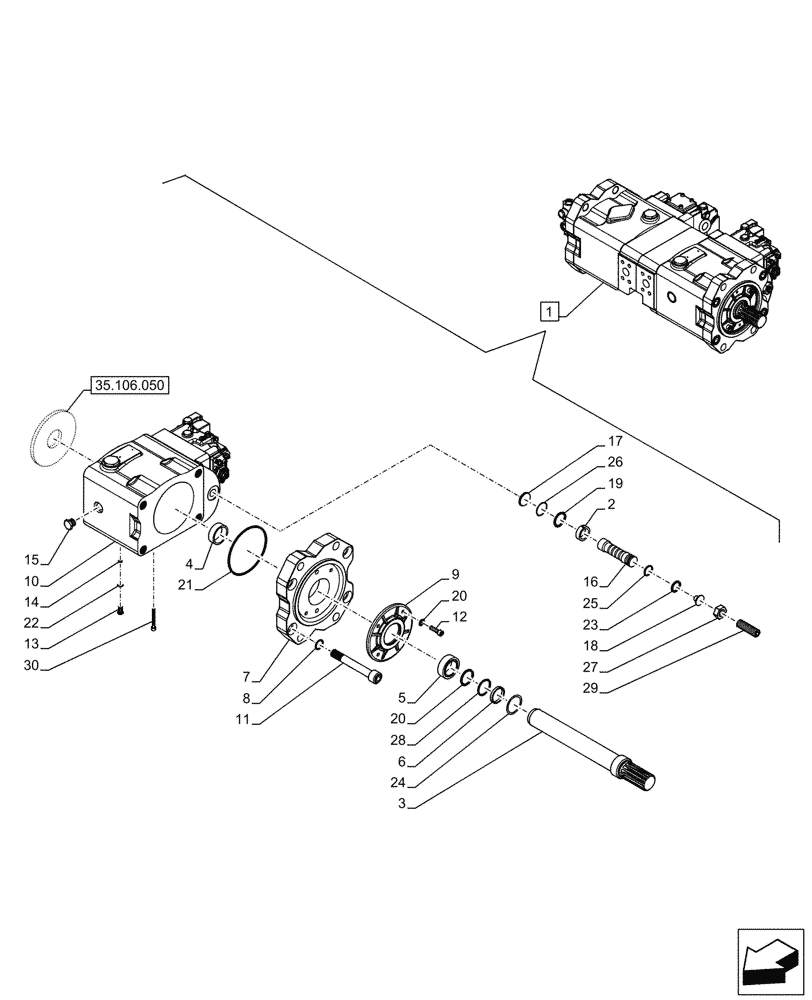

Схема запчастей Case CX750D RTC ME - (35.106.060) - HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.106.050
22
11
10
27
4
30
26
13
20
21
14
29
9
12
7
3
5
16
19
17
25
6
15
28
18
8
23
1
2
24
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWJ12041

HYDRAULIC PUMP

ASSY, Incl 2 - 30

1шт.

See also Figure 35.106.050

1шт.

2

LA00959

SPECIAL PIN

2шт.

3

LB00425

GEAR SHAFT

1шт.

4

LK00489

UNION

1шт.

5

LB00706

BEARING, ROLLER, CYL

2шт.

6

LH00203

SPACER

4шт.

7

LS004720

SUPPORT

1шт.

8

LA00795

WASHER

4шт.

9

LW007580

COVER

1шт.

10

LW006910

BODY

1шт.

11

LA00591

BOLT,Hex Skt Hd

4шт.

12

LA016880

BOLT

4шт.

13

LK006140

PLUG

5шт.

14

LK00230

PLUG

4шт.

15

LK006340

PLUG

16шт.

16

LJ01297

PISTON

2шт.

17

LG00266

STOP

2шт.

18

LG00265

STOP

2шт.

19

LE00607

O-RING

2шт.

20

LE00606

O-RING

2шт.

21

LE019700

O-RING

2шт.

22

LE013470

O-RING

5шт.

23

LE00608

O-RING

2шт.

24

LE00611

OIL SEAL

1шт.

25

LE019680

BACK-UP RING

2шт.

26

LE027770

BACK-UP RING

2шт.

27

LA016780

NUT

4шт.

28

LA018840

RING

2шт.

29

LA019540

SET SCREW

2шт.

30

LA00960

SCREW,Hex Skt

8шт.
