(10.500.010) - DEF/ADBLUE™ TANK, COMPONENTS

Запчасти Case CX750D RTC ME (10.500.010) - DEF/ADBLUE™ TANK, COMPONENTS (10) - ENGINE

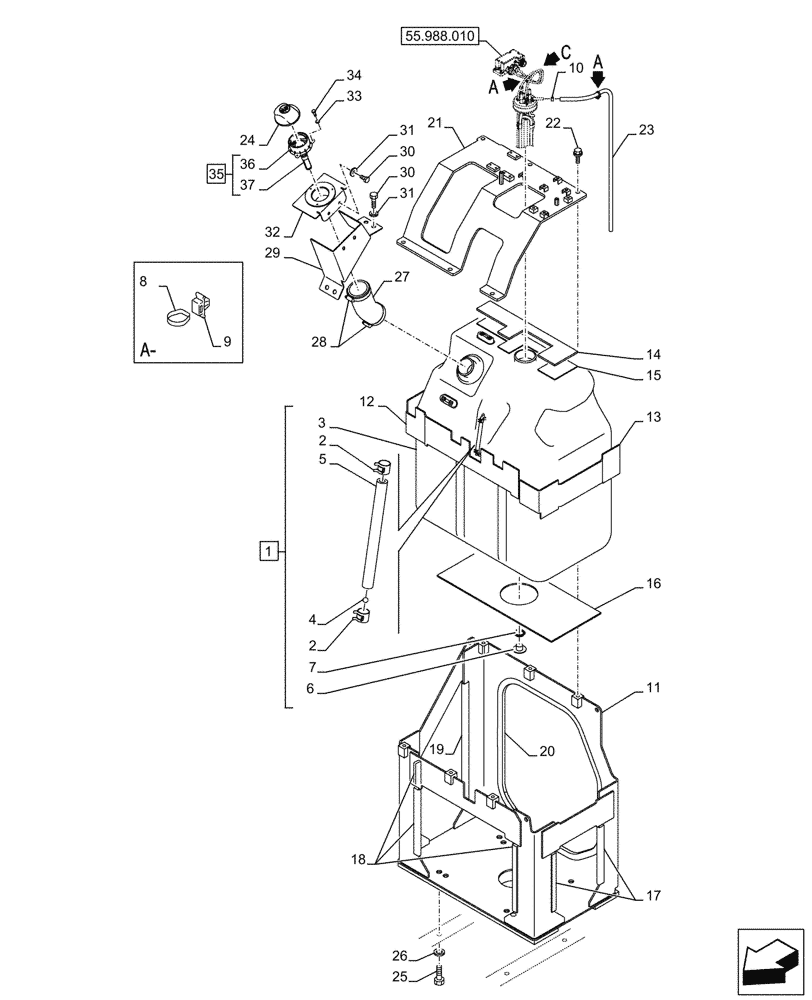

Схема запчастей Case CX750D RTC ME - (10.500.010) - DEF/ADBLUE™ TANK, COMPONENTS (10) - ENGINE
55.988.010
8
2
6
32
7
31
28
25
10
19
21
5
2
9
16
13
35
26
22
14
11
20
33
30
1
4
23
29
24
31
3
12
17
27
37
36
15
30
18
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTH15940

TANK

ASSY, Incl 2 - 7

1шт.

See also Figure 55.988.010

1шт.

2

KHH16070

BAND

2шт.

3

NSS

NOT SOLD SEPARAT

Tank Urea 150L, Incl in 1

1шт.

4

KSH14030

FLOAT

1шт.

5

KHH15580

GAUGE

Level

1шт.

6

KHH15570

PLUG

M24

1шт.

7

KHH16080

O-RING

1шт.

8

150496A1

MOUNTING CLIP

2шт.

9

KHR10220

MOUNTING CLIP

2шт.

10

165951A1

CLAMP

1шт.

11

KSH15050

BRACKET

1шт.

12

KSH14600

PLATE

1шт.

13

KSH14610

PLATE

1шт.

14

KSH14680

SEAL

1шт.

15

KSH14690

PLATE

1шт.

16

KSH14700

PLATE

1шт.

17

KSH14551

SEAL PROTECTION

260mm

2шт.

18

KSH14561

SEAL PROTECTION

300mm

3шт.

19

KSH14571

SEAL PROTECTION

560mm

1шт.

20

KSH14581

SEAL PROTECTION

1980mm

1шт.

21

KSH15060

BRACKET

1шт.

22

105R012Y025R

BOLT

6шт.

23

KHH0356

HOSE

850mm

1шт.

24

KHH16980

FILLER CAP

Urea

1шт.

25

627-16030

BOLT,Hex, M16 x 2 x 30mm, Cl 10.9, Full Thd

4шт.

26

157548A1

WASHER

4шт.

27

KWH12230

HOSE

1шт.

28

164968A1

COLLAR

2шт.

29

KWH12240

BRACKET

1шт.

30

102R008A016N

BOLT

M8 x 16mm

6шт.

31

KHH16160

WASHER

8mm ID

6шт.

32

KBH13581

BRACKET

1шт.

33

KHH15650

WASHER

5mm ID

3шт.

34

KHH15640

BOLT

M5 x 16mm

3шт.

35

KHH15591

FILTER

ASSY, Urea Tank, Incl 36, 37

1шт.

36

KHH17420

BASE PLATE

1шт.

37

KHH16450

FILTER STRAINER

1шт.
