(10.304.020) - VAR - 488034 - ENGINE OIL FILTER, DRAIN LINE

Запчасти Case CX750D RTC ME (10.304.020) - VAR - 488034 - ENGINE OIL FILTER, DRAIN LINE (10) - ENGINE

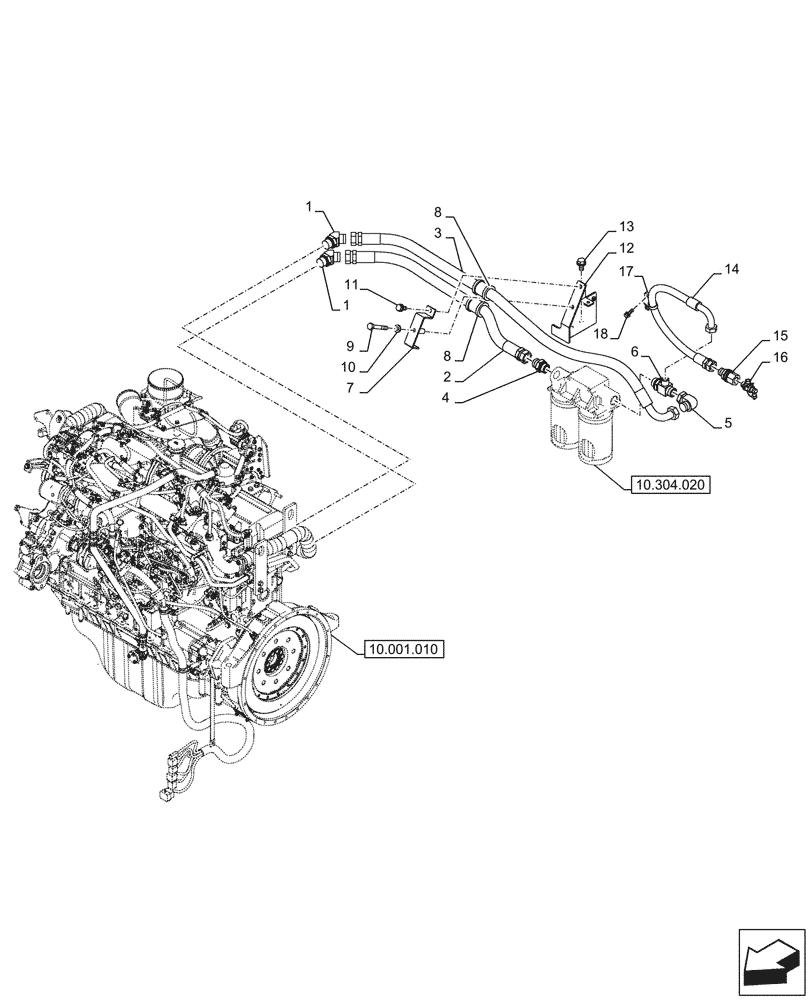

Схема запчастей Case CX750D RTC ME - (10.304.020) - VAR - 488034 - ENGINE OIL FILTER, DRAIN LINE (10) - ENGINE
10.001.010
1
13
8
8
2
14
15
11
18
12
10
17
1
9
6
5
16
4
3
7
10.304.020
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHH19470

ELBOW

2шт.

2

KWH11670

HYDRAULIC HOSE

1шт.

3

KWH11660

HYDRAULIC HOSE

1шт.

4

KHH14630

ADAPTER

1шт.

5

BHA1110

GASKET

1шт.

6

KHH14710

TEE

1шт.

7

KSJ18440

BRACKET

1шт.

8

KHJ2373

HOSE CLAMP

2шт.

9

827-10070

BOLT,Hex, M10 x 1.5 x 70mm, Cl 10.9

1шт.

10

150409A1

WASHER

1шт.

11

166052A1

BOLT

1шт.

12

KWH11640

BRACKET

1шт.

13

105R012Y025R

BOLT

2шт.

14

KWH11650

HYDRAULIC HOSE

1шт.

15

KHH17400

ADAPTER

1шт.

16

KBH14721

COCK

1шт.

17

KHR2581

CLAMP

1шт.

18

KHJ1215

BOLT,Spcl

1шт.
