(10.210.010) - VAR - 481257 - FUEL TRANSFER PUMP, SUPPLY LINES

Запчасти Case CX750D RTC ME (10.210.010) - VAR - 481257 - FUEL TRANSFER PUMP, SUPPLY LINES (10) - ENGINE

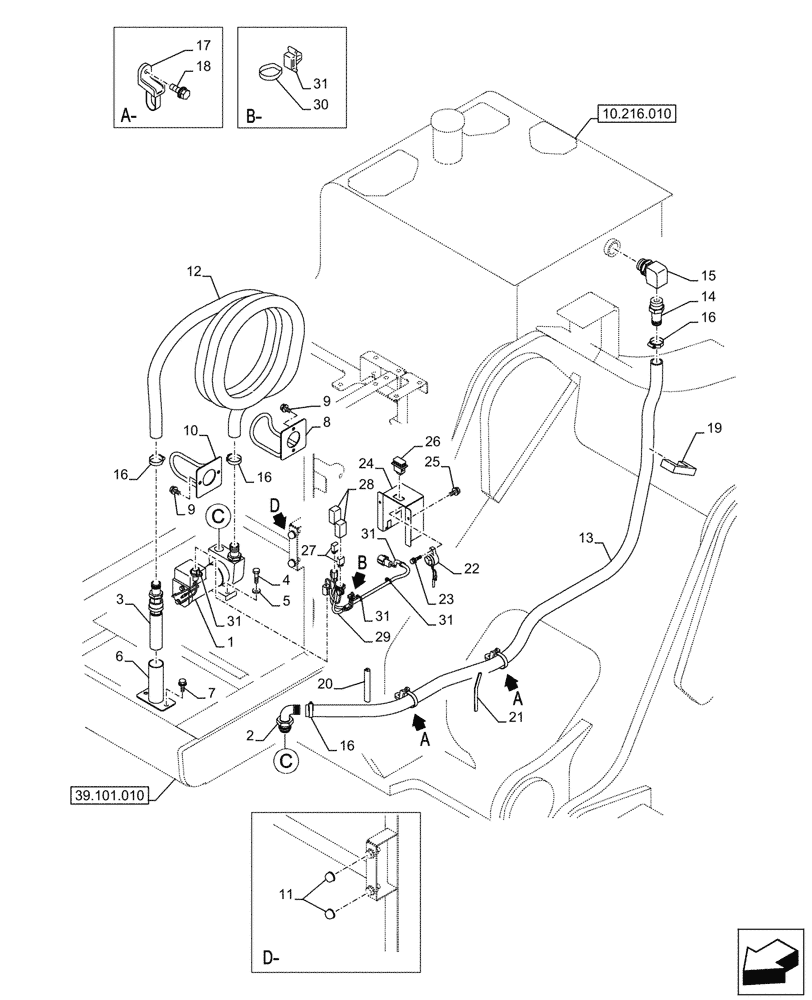

Схема запчастей Case CX750D RTC ME - (10.210.010) - VAR - 481257 - FUEL TRANSFER PUMP, SUPPLY LINES (10) - ENGINE
10.216.010
24
11
6
21
22
2
5
16
16
31
9
12
10
23
8
19
27
14
30
13
16
31
3
16
25
15
31
26
1
7
20
31
29
39.101.010
17
9
31
28
4
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR11800

FUEL PUMP

1шт.

2

KWR11080

ELBOW

1шт.

3

KHR11810

SOLENOID VALVE

1шт.

4

627-12045

BOLT,Hex, M12 x 1.75 x 45mm, Cl 10.9, Full Thd

2шт.

5

150811A1

WASHER

2шт.

6

KWR11000

BRACKET

1шт.

7

166052A1

BOLT

M10 x 25mm

2шт.

8

KWR11010

BRACKET

1шт.

9

166350A1

BOLT

M8 x 20mm

4шт.

10

KWR11020

BRACKET

1шт.

11

159489A1

CAP

2шт.

12

KHR12000

FUEL HOSE

1шт.

13

KHR45410

FUEL HOSE

From Fuel Tank to Feed Pump

1шт.

14

KHR11820

LUBE NIPPLE

1шт.

15

KHR11830

ELBOW

1шт.

16

150881A1

CLIP,ELECTRICAL

4шт.

17

KHR2581

CLAMP

M8

2шт.

18

KHJ1215

BOLT,Spcl

M8 x 25mm

2шт.

19

KWR10510

SEAL

1шт.

20

KHR45270

SEAL PROTECTION

1шт.

21

KHR2282

SEAL PROTECTION

1шт.

22

KHR4024

ALARM

1шт.

23

KHR1832

SPECIAL BOLT

M5 x 25mm

1шт.

24

KWR11030

BRACKET

1шт.

25

159602A1

BOLT,Sems, Hex, M6 x 16mm

2шт.

26

KHR12900

SWITCH

1шт.

27

KHR3802

RELAY

24V

2шт.

28

159904A1

COVER

2шт.

29

KWR11060

WIRE HARNESS

1шт.

30

KHR10220

MOUNTING CLIP

1шт.

31

150496A1

MOUNTING CLIP

250mm

5шт.
