(90.160.050) - VAR - 488035, 781277 - CONSOLE, SIDE PANEL, LH

Запчасти Case CX750D RTC ME (90.160.050) - VAR - 488035, 781277 - CONSOLE, SIDE PANEL, LH (90) - PLATFORM, CAB, BODYWORK AND DECALS

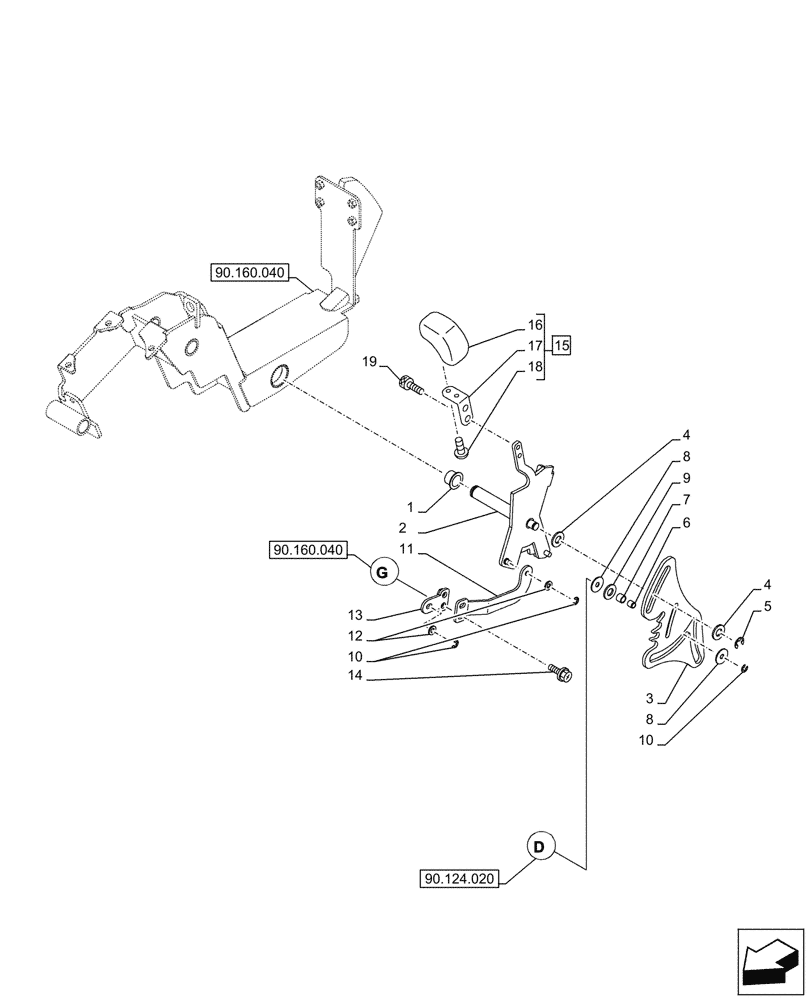

Схема запчастей Case CX750D RTC ME - (90.160.050) - VAR - 488035, 781277 - CONSOLE, SIDE PANEL, LH (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.160.040
10
4
7
10
5
2
4
1
8
11
8
3
9
18
6
12
15
17
14
19
16
13
90.124.020
90.160.040
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN2249

BUSHING

1шт.

2

KHN24120

SUPPORT

1шт.

3

KHN13301

PLATE

1шт.

4

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.

5

378J0080Z

RING

1шт.

6

KHN13310

BUSHING

1шт.

7

KHN13320

ROLLER

1шт.

8

150529A1

WASHER

2шт.

9

150409A1

WASHER

M12

1шт.

10

378J0050Z

CIRCLIP

3шт.

11

KHN24140

SHEET METAL

1шт.

12

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

13

KHN24150

SHEET METAL

1шт.

14

KHN2132

BOLT,Hex Flg Hd, M6 x 16

mm

4шт.

15

KHN17080

HANDLE GRIP

ASSY, Incl 16 - 18

1шт.

16

KHN12380

GRIP

1шт.

17

KHN17090

BRACKET, SUPPORTING

1шт.

18

KHR2733

SELF-TAP SCREW

2шт.

19

KHN17280

BOLT,Hex Skt Hd

M6 x 10mm

2шт.
