(90.150.070) - VAR - 461552 - CAB GUARD, ANTITHEFT

Запчасти Case CX750D RTC ME (90.150.070) - VAR - 461552 - CAB GUARD, ANTITHEFT (90) - PLATFORM, CAB, BODYWORK AND DECALS

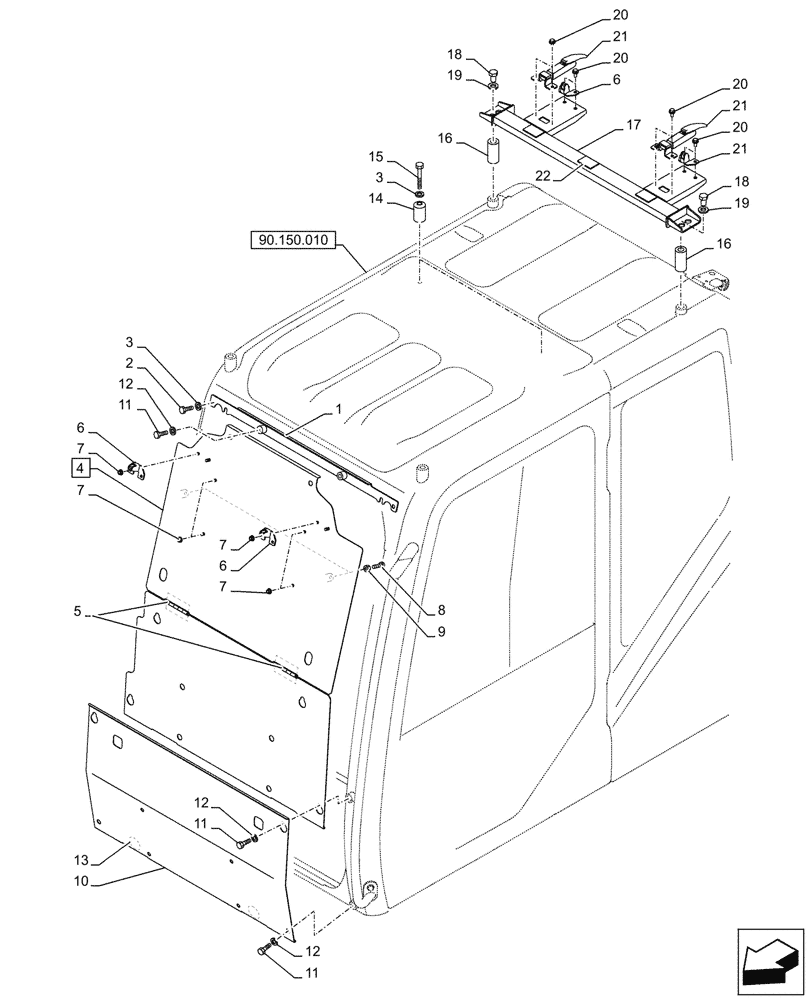

Схема запчастей Case CX750D RTC ME - (90.150.070) - VAR - 461552 - CAB GUARD, ANTITHEFT (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.150.010
6
19
16
3
20
6
7
7
7
18
20
11
8
14
22
13
11
9
4
10
17
6
20
21
16
5
12
21
20
12
3
21
18
7
2
19
12
11
15
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN41491

BRACKET

1шт.

2

627-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9, Full Thd

4шт.

3

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

M10

6шт.

4

KHN41500

COVER

ASSY, Incl 5

1шт.

5

152590A1

HINGE

2шт.

6

150856A1

STOP LOCK

4шт.

7

150469A1

FLANGE NUT

8шт.

8

159091A1

STOP

2шт.

9

164R010SR

JAM NUT

M10

2шт.

10

KHN27390

COVER

1шт.

11

627-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 10.9, Full Thd

6шт.

12

150811A1

WASHER

6шт.

13

151756A1

PLATE WASHER

2шт.

14

KHN29140

SPACER

2шт.

15

827-10080

BOLT,Hex, M10 x 1.5 x 80mm, Cl 10.9

2шт.

16

KHN29150

SPACER

2шт.

17

KHN29130

BRACKET

1шт.

18

827-16110

BOLT,Hex, M16 x 2 x 110mm, Cl 10.9

2шт.

19

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

20

166350A1

BOLT

M8 x 20mm

8шт.

21

150854A1

FASTENER

2шт.

22

KNJ2616

PLATE

3шт.
