(90.150.030) - VAR - 461552 - CAB GUARD, ANTITHEFT

Запчасти Case CX750D RTC ME (90.150.030) - VAR - 461552 - CAB GUARD, ANTITHEFT (90) - PLATFORM, CAB, BODYWORK AND DECALS

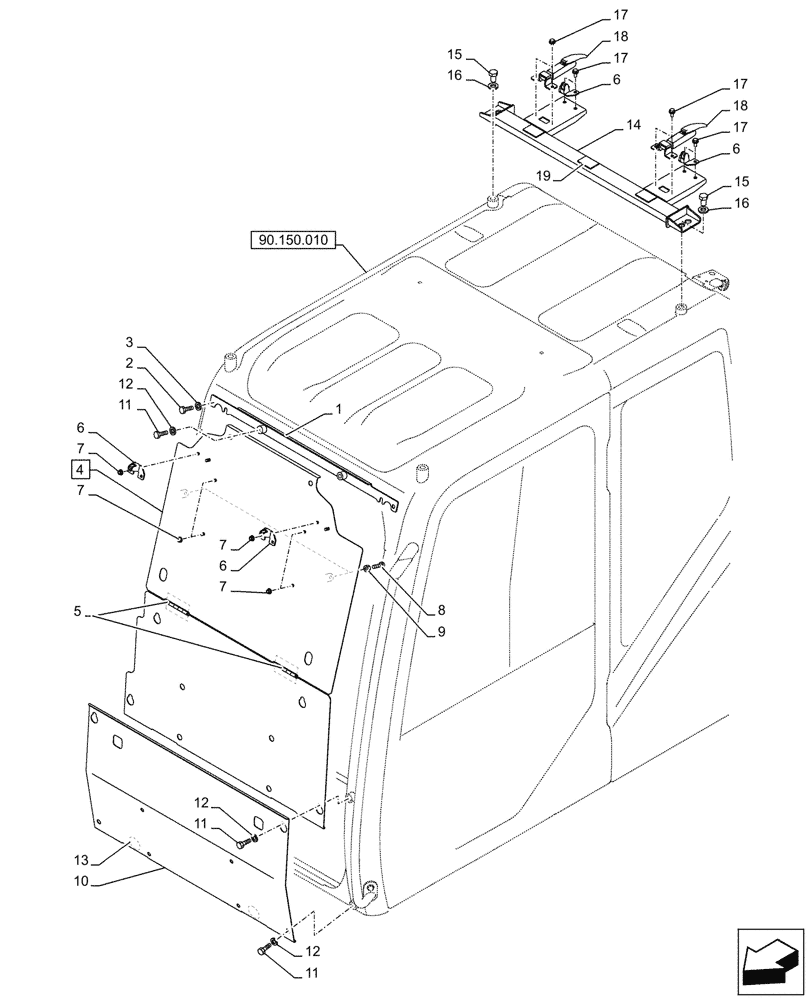

Схема запчастей Case CX750D RTC ME - (90.150.030) - VAR - 461552 - CAB GUARD, ANTITHEFT (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.150.010
18
15
12
1
19
6
5
6
13
4
10
6
18
17
15
11
7
12
17
8
1
16
1
9
17
11
12
14
2
16
17
3
7
7
7
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN41491

BRACKET

1шт.

2

627-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9, Full Thd

4шт.

3

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

M10

4шт.

4

KHN41500

COVER

ASSY, Incl 2

1шт.

5

152590A1

HINGE

2шт.

6

150856A1

STOP LOCK

4шт.

7

150469A1

FLANGE NUT

8шт.

8

159091A1

STOP

2шт.

9

164R010SR

JAM NUT

M10

2шт.

10

KHN27390

COVER

1шт.

11

627-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 10.9, Full Thd

6шт.

12

150811A1

WASHER

6шт.

13

151756A1

PLATE WASHER

2шт.

14

KHN29130

BRACKET

1шт.

15

102R016Y025R

BOLT

M16 x 25mm

2шт.

16

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

17

166350A1

BOLT

M8 x 20mm

8шт.

18

150854A1

FASTENER

2шт.

19

KNJ2616

PLATE

1шт.
