(84.910.030) - VAR - 481064 - BOOM, CYLINDER, PIN

Запчасти Case CX750D RTC ME (84.910.030) - VAR - 481064 - BOOM, CYLINDER, PIN (84) - BOOMS, DIPPERS & BUCKETS

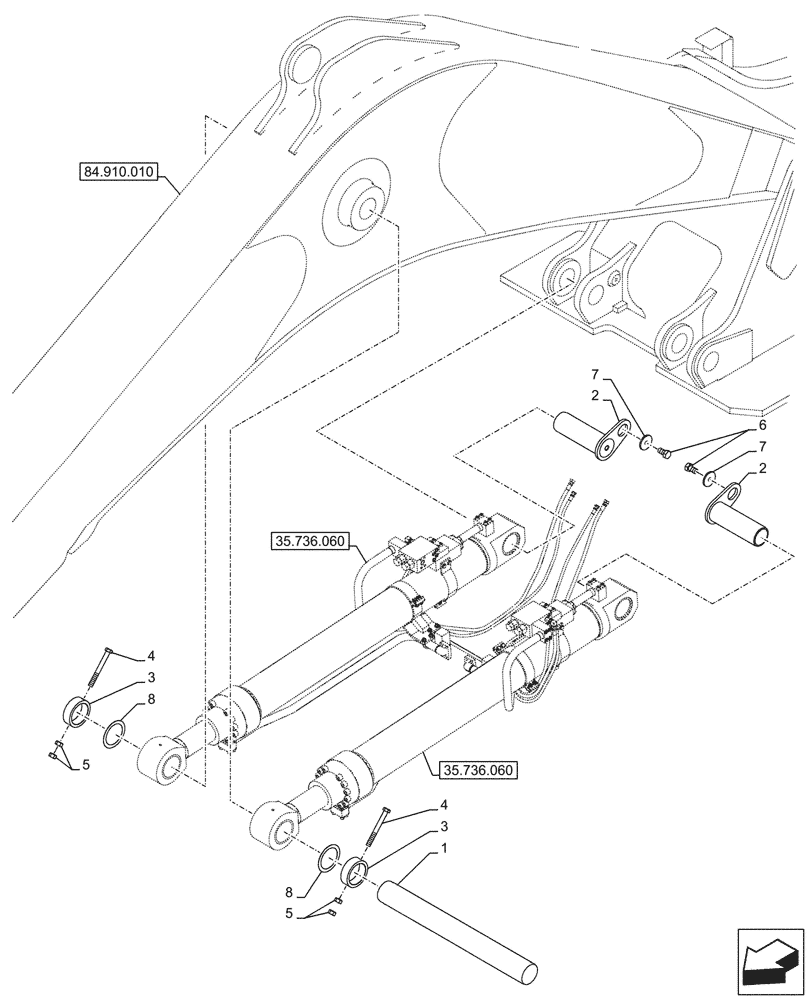

Схема запчастей Case CX750D RTC ME - (84.910.030) - VAR - 481064 - BOOM, CYLINDER, PIN (84) - BOOMS, DIPPERS & BUCKETS
35.736.060
7
5
4
7
8
1
2
5
6
4
3
3
8
2
84.910.010
35.736.060
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV12320

PIN

1шт.

2

KWV0050

PIN

2шт.

3

KWV0100

LOCKING RING

2шт.

4

132R024Y220R

BOLT,M24 x 2 x 220mm

2шт.

5

829-13424

NUT,M24 x 2, Cl 10

4шт.

6

102R020Y035R

BOLT

2шт.

7

KWV0090

SPACER

2шт.

8

KWV0101

ADJUSTING PLATE

4шт.
