(55.404.020) - VAR - 488134 - WORKING LIGHT, BOOM

Запчасти Case CX750D RTC ME (55.404.020) - VAR - 488134 - WORKING LIGHT, BOOM (55) - ELECTRICAL SYSTEMS

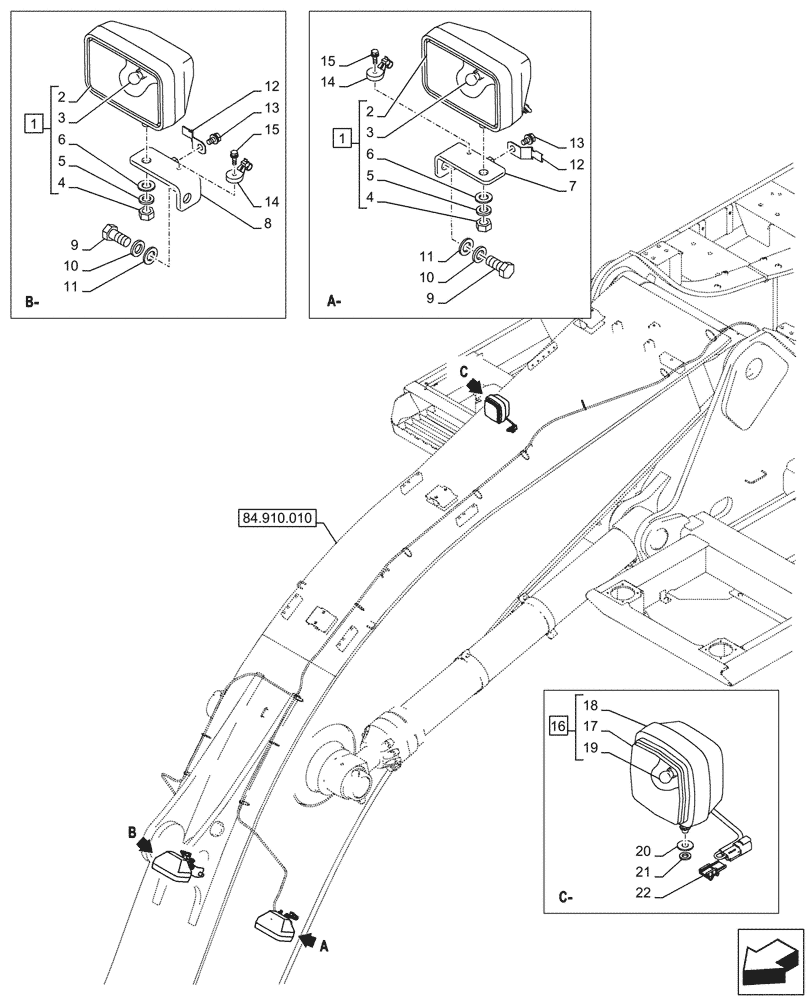

Схема запчастей Case CX750D RTC ME - (55.404.020) - VAR - 488134 - WORKING LIGHT, BOOM (55) - ELECTRICAL SYSTEMS
84.910.010
4
6
3
11
9
22
7
10
5
14
15
18
9
12
17
14
1
16
10
13
1
6
3
15
8
2
11
12
5
4
2
20
19
21
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR50220

LAMP

ASSY, Incl 2 - 6

2шт.

2

KHR25390

LENS

2шт.

3

152812A1

BULB

2шт.

4

167034A1

NUT

2шт.

5

892-16014

LOCK WASHER,M14, Hvy

2шт.

6

896-11014

WASHER,15.5mm ID x 28mm OD x 3mm Thk

2шт.

7

KHR50060

BRACKET

1шт.

8

KHR50070

BRACKET

1шт.

9

627-16035

BOLT,Hex, M16 x 2 x 35mm, Cl 10.9, Full Thd

2шт.

10

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

2шт.

11

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

2шт.

12

KHR3748

COLLAR

2шт.

13

167518A1

BOLT

2шт.

14

KHR2583

CLAMP

2шт.

15

159906A1

BOLT,Sems, Hex, M6 x 20mm, Spcl

2шт.

16

KHR50310

LAMP

ASSY, Incl 17 - 19

1шт.

17

KHR4148

LENS

1шт.

18

KHR2476

WORK LAMP

1шт.

19

KHR2477

BULB

1шт.

20

KHN0539

WASHER

1шт.

21

183-108VR

SPRING WASHER

1шт.

22

KHR49900

CLIP

1шт.
