(50.200.030) - AIR CONDITIONING, COMPRESSOR

Запчасти Case CX750D RTC ME (50.200.030) - AIR CONDITIONING, COMPRESSOR (50) - CAB CLIMATE CONTROL

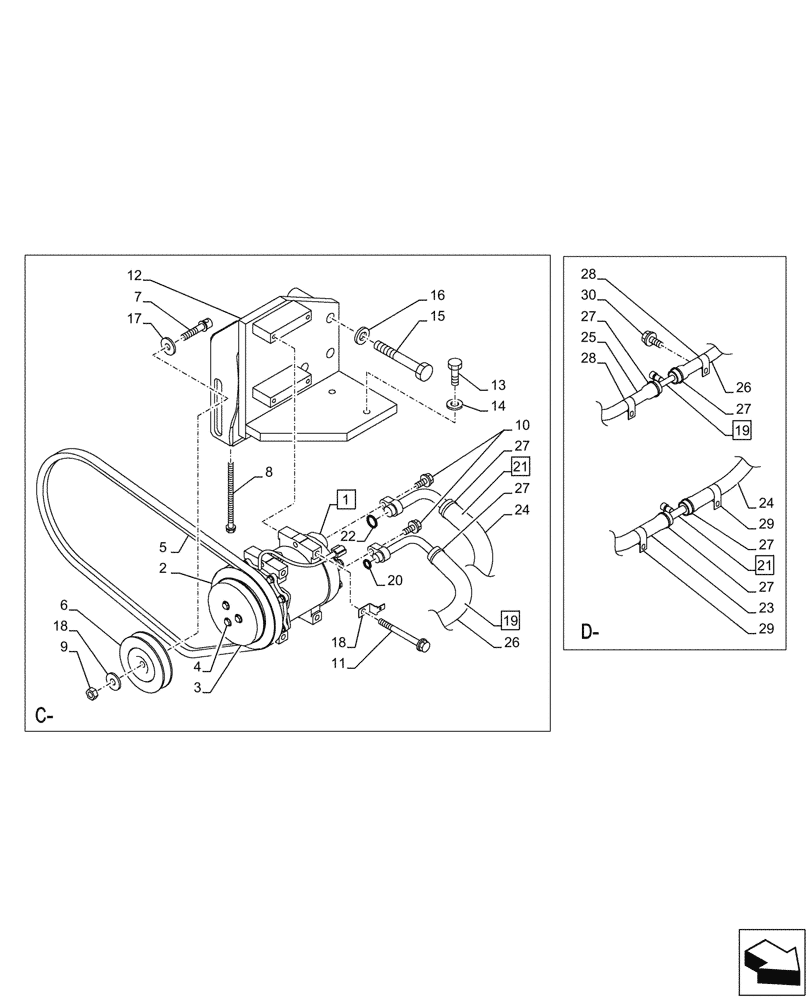

Схема запчастей Case CX750D RTC ME - (50.200.030) - AIR CONDITIONING, COMPRESSOR (50) - CAB CLIMATE CONTROL
27
4
6
19
22
13
24
10
7
2
23
17
18
8
29
21
18
26
5
27
19
27
28
9
29
1
24
27
14
3
16
11
25
15
12
27
27
28
20
30
26
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR3197

AIRCOND. COMPRESSOR

ASSY, Incl 2 - 4

1шт.

2

KHR3198

CLUTCH

1шт.

3

KHR3974

PROTECTIVE COVER

1шт.

4

KHR3975

BOLT

3шт.

5

KHR11410

BELT

1шт.

6

KHR11760

PULLEY

1шт.

7

157299A1

SHAFT

1шт.

8

159644A1

BOLT

1шт.

9

157292A1

NUT

M10 x 1.25

1шт.

10

162457A1

SPECIAL BOLT,Spcl

M8 x 25mm

2шт.

11

KAR0921

BOLT,Spcl

M8 x 90mm

4шт.

12

KWR10391

BRACKET

1шт.

13

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

2шт.

14

150811A1

WASHER

2шт.

15

828-14110

BOLT,Hex, M14 x 2 x 110mm, Cl 10.9

3шт.

16

150418A1

WASHER

3шт.

17

151977A1

WASHER

2шт.

18

158962A1

CLIP

1шт.

19

KHR49080

HOSE

ASSY, Incl 20

1шт.

See also Figure 50.200.040

1шт.

20

169053A1

O-RING

1шт.

21

KHR49090

HOSE

ASSY, Incl 22

1шт.

22

169052A1

O-RING

2шт.

23

KBR10900

PLASTIC-RUBBER TUBE

25mm ID x 3500mm

1шт.

24

KSR15660

TUBE

1шт.

25

KHR15920

PLASTIC-RUBBER TUBE

19mm ID x 4900mm

1шт.

26

KHR41240

PROTECTIVE SLEEVE

19mm ID x 1400mm

1шт.

27

150496A1

MOUNTING CLIP

250mm

1шт.

28

162151A1

CLAMP

2шт.

29

162153A1

COLLAR

2шт.

30

KHJ1215

BOLT,Spcl

M8 x 25mm

4шт.
