(48.130.010) - FRAME, LOWER

Запчасти Case CX750D RTC ME (48.130.010) - FRAME, LOWER (48) - TRACKS & TRACK SUSPENSION

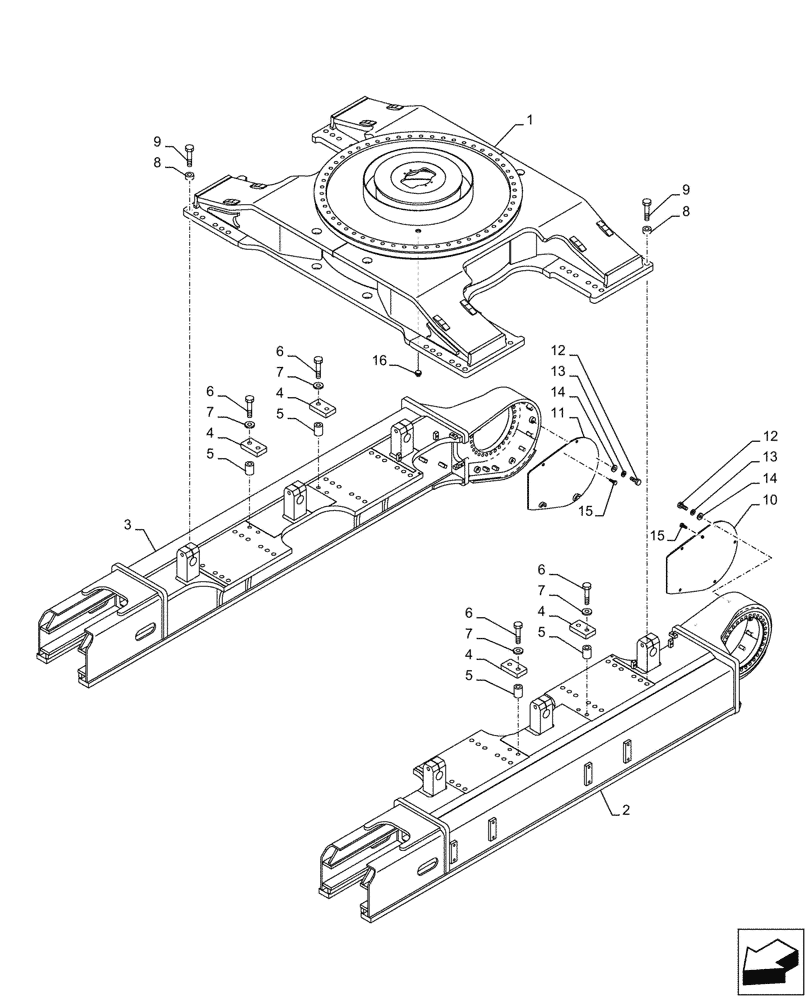

Схема запчастей Case CX750D RTC ME - (48.130.010) - FRAME, LOWER (48) - TRACKS & TRACK SUSPENSION
5
15
1
7
13
10
16
5
6
3
7
8
13
9
15
14
2
4
7
12
9
12
6
7
6
4
5
14
4
4
5
8
6
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWA10550

FRAME

1шт.

2

KWA10740

FRAME

LH

1шт.

3

KWA10750

FRAME

RH

1шт.

4

KUA0123

PLATE

4шт.

5

KUA0126

SPACER

8шт.

6

102R030W190N

BOLT

BOLT;HIGH STRENGTH

8шт.

7

157545A1

WASHER

8шт.

8

KWA10760

SPACER

48шт.

9

102R036W140N

BOLT

48шт.

10

KWA0014

PROTECTION PLATE

1шт.

11

KWA0015

PROTECTION PLATE

1шт.

12

627-16050

BOLT,Hex, M16 x 2 x 50mm, Cl 10.9, Full Thd

10шт.

13

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

10шт.

14

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

10шт.

15

627-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 10.9, Full Thd

2шт.

16

157221A1

PLUG

1шт.
