(39.140.020) - VAR - 481263 - LINES, HYDRAULIC, COUNTERWEIGHT

Запчасти Case CX750D RTC ME (39.140.020) - VAR - 481263 - LINES, HYDRAULIC, COUNTERWEIGHT (39) - FRAMES AND BALLASTING

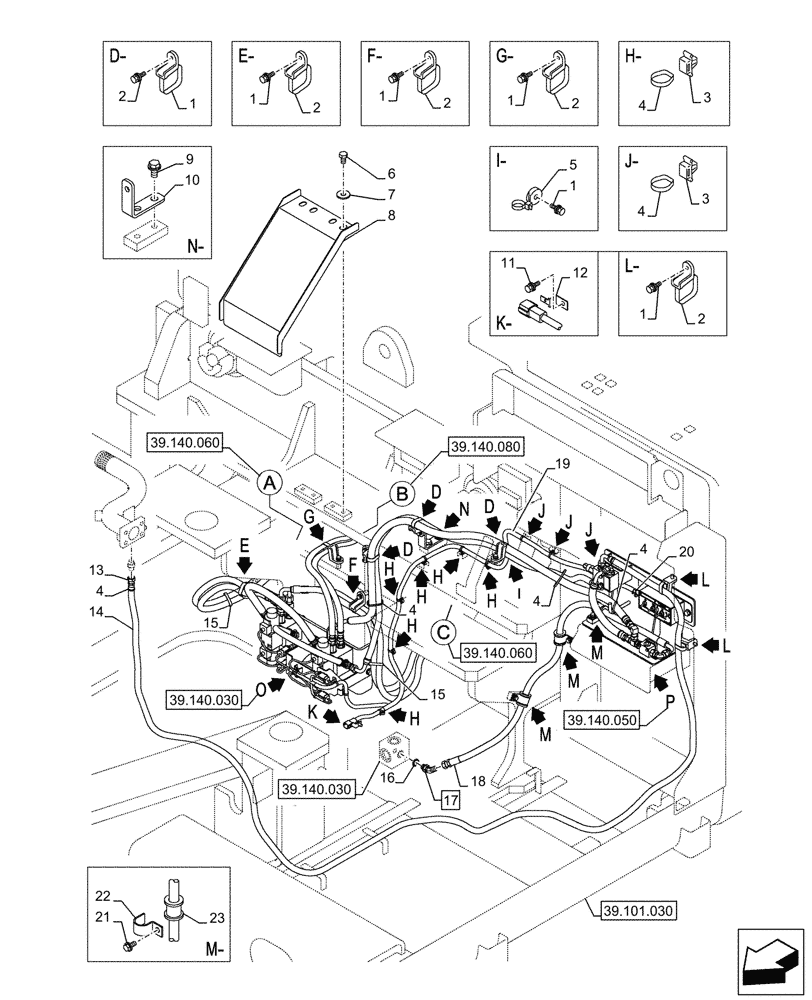

Схема запчастей Case CX750D RTC ME - (39.140.020) - VAR - 481263 - LINES, HYDRAULIC, COUNTERWEIGHT (39) - FRAMES AND BALLASTING
39.140.060
1
8
4
4
2
5
14
16
1
23
1
9
17
1
22
19
13
11
1
10
3
4
4
2
4
7
2
15
1
2
6
12
3
18
4
20
2
21
15
39.140.080
39.140.050
39.101.030
39.140.030
39.140.030
39.140.060
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ1215

BOLT,Spcl

3шт.

2

KHR2581

CLAMP

3шт.

3

KHR10220

MOUNTING CLIP

6шт.

4

150496A1

MOUNTING CLIP

3шт.

5

KHR2584

CLAMP

1шт.

6

627-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 10.9, Full Thd

4шт.

7

151161A1

WASHER

4шт.

8

KWB11400

COVER

1шт.

9

105R012Y025R

BOLT

2шт.

10

KWB11380

BRACKET

1шт.

11

167518A1

BOLT

1шт.

12

158962A1

CLIP

1шт.

13

KHJ13200

HYDRAULIC HOSE

1шт.

14

KHR17670

PLASTIC-RUBBER TUBE

1шт.

15

150071A1

MOUNTING CLIP

1шт.

16

150031A1

O-RING,10mm ID x 24mm OD

1шт.

17

KHJ28640

ELBOW

ASSY, Incl 16

1шт.

18

KWJ13910

HYDRAULIC HOSE

1шт.

19

KWR11040

WIRE HARNESS

1шт.

20

KHR2787

CLAMP

1шт.

21

166350A1

BOLT

3шт.

22

169267A1

CLAMP

3шт.

23

169268A1

CLAMP

3шт.
