(35.737.090) - VAR - 481064 - ARM, CYLINDER, LINES, SAFETY VALVE

Запчасти Case CX750D RTC ME (35.737.090) - VAR - 481064 - ARM, CYLINDER, LINES, SAFETY VALVE (35) - HYDRAULIC SYSTEMS

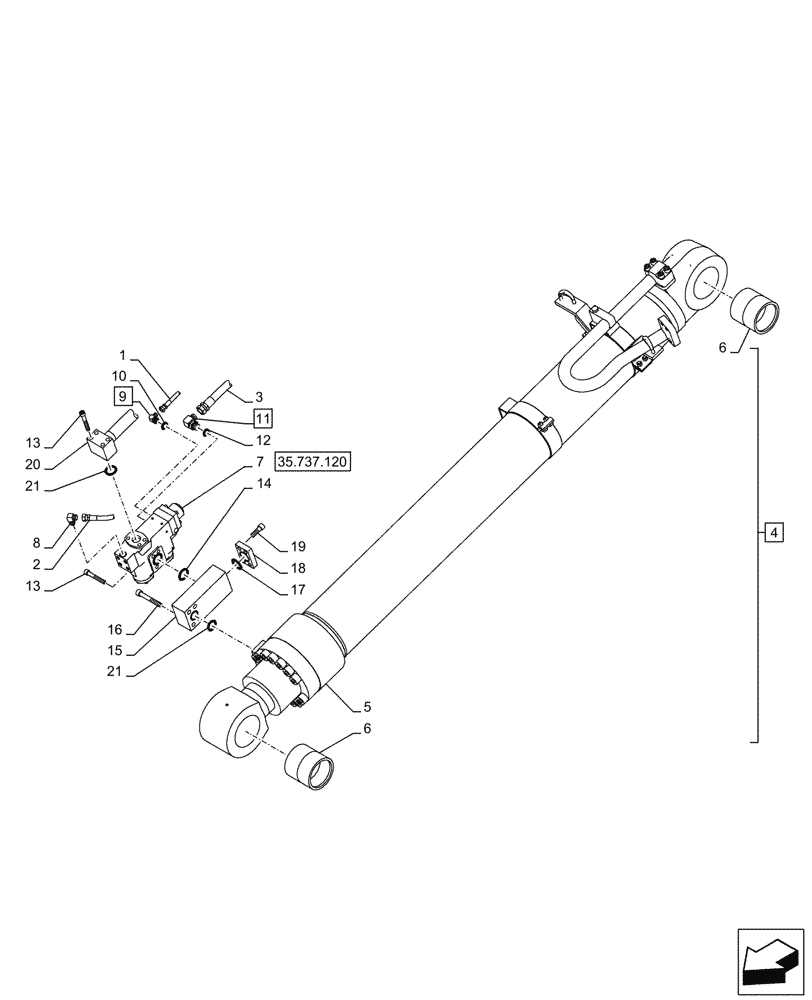

Схема запчастей Case CX750D RTC ME - (35.737.090) - VAR - 481064 - ARM, CYLINDER, LINES, SAFETY VALVE (35) - HYDRAULIC SYSTEMS
35.737.120
11
10
6
21
8
3
18
20
6
9
21
4
13
15
1
7
19
17
14
16
2
13
5
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ38370

HYDRAULIC HOSE

1шт.

2

KHJ38380

HYDRAULIC HOSE

1шт.

3

KWV14720

HYDRAULIC HOSE

1шт.

4

KWV13900

HYDRAULIC CYLINDER

ASSY, Incl 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Cylinder, Incl in 4

1шт.

6

KWV13110

BUSHING

2шт.

7

KUV0266

VALVE

ASSY

1шт.

8

157937A1

ELBOW

1шт.

9

150916A1

ELBOW,90 Degree, 3/8" O-Ring x 3/8"

ASSY, Incl 10

1шт.

10

150031A1

O-RING,10mm ID x 24mm OD

1шт.

11

157580A1

ELBOW,90 Degree, 3/4" O-Ring x 3/4"

ASSY, Incl 12

1шт.

12

150542A1

O-RING

1шт.

13

162030A1

BOLT,Hex Skt Hd

8шт.

14

150562A1

O-RING

1шт.

15

KWV10740

VALVE SECTION

1шт.

16

108R016Y090R

BOLT

4шт.

17

162484A1

O-RING

1шт.

18

KUV0283

COUPLING FLANGE

1шт.

19

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

4шт.

20

KWV13950

PIPE

1шт.

21

153626A1

O-RING

2шт.
