(35.737.080) - VAR - 481064 - ARM, CYLINDER, LINES, SAFETY VALVE

Запчасти Case CX750D RTC ME (35.737.080) - VAR - 481064 - ARM, CYLINDER, LINES, SAFETY VALVE (35) - HYDRAULIC SYSTEMS

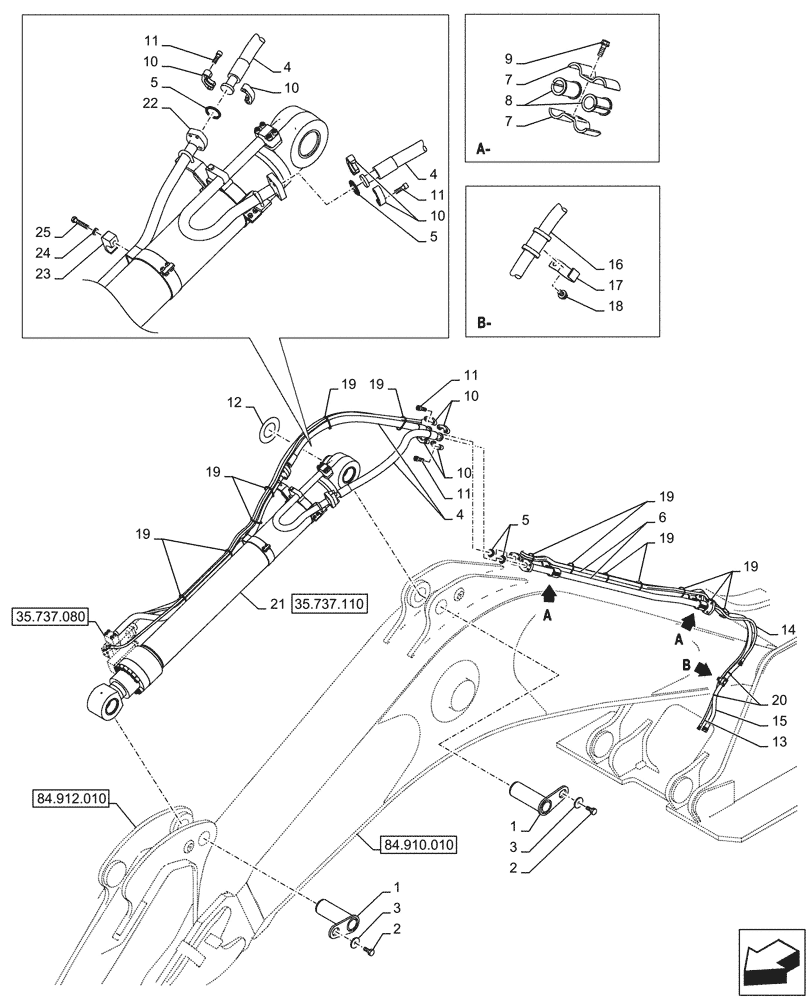

Схема запчастей Case CX750D RTC ME - (35.737.080) - VAR - 481064 - ARM, CYLINDER, LINES, SAFETY VALVE (35) - HYDRAULIC SYSTEMS
35.737.080
19
11
3
23
13
18
19
11
5
24
2
16
11
25
5
10
1
22
8
5
19
1
4
19
19
12
4
3
21
7
15
10
19
20
4
6
10
17
10
10
2
14
7
9
11
19
84.910.010
84.912.010
35.737.110
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV13070

PIN

2шт.

2

102R020Y035R

BOLT

2шт.

3

KWV0090

SPACER

2шт.

4

KWV14710

HYDRAULIC HOSE

2шт.

5

162484A1

O-RING

4шт.

6

KWV10150

HYD TUBE,38.6 mm ID x 48.6 mm OD

2шт.

7

KWV0088

CLAMP

4шт.

8

KWV11560

GROMMET

4шт.

9

165929A1

BOLT,Sems, M16

4шт.

10

KTJ0169

FLANGE

8шт.

11

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

16шт.

12

KHV13900

SHIM

4шт.

13

KHJ38370

HYDRAULIC HOSE

1шт.

14

KHJ38380

HYDRAULIC HOSE

1шт.

15

KWV14720

HYDRAULIC HOSE

1шт.

16

KHJ2023

HOSE CLAMP

1шт.

17

KHJ2025

CLAMP

1шт.

18

166351A1

BOLT,Sems, M10 x 20mm

1шт.

19

150071A1

MOUNTING CLIP

13шт.

20

150496A1

MOUNTING CLIP

2шт.

21

KWV13900

HYDRAULIC CYLINDER

ASSY

1шт.

See also Figure 35.737.080

1шт.

22

KWV13950

PIPE

1шт.

23

KWV14650

CLAMP

1шт.

24

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

1шт.

25

102R016Y085R

BOLT

1шт.
