(35.737.020) - ARM, CYLINDER, LINES

Запчасти Case CX750D RTC ME (35.737.020) - ARM, CYLINDER, LINES (35) - HYDRAULIC SYSTEMS

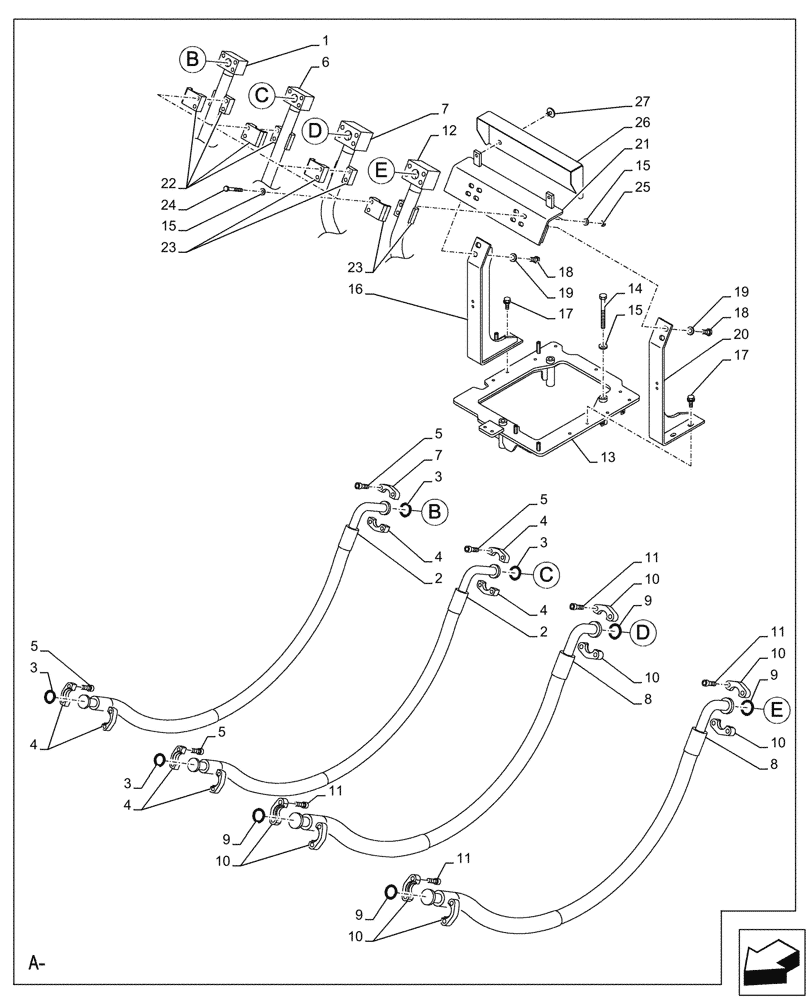

Схема запчастей Case CX750D RTC ME - (35.737.020) - ARM, CYLINDER, LINES (35) - HYDRAULIC SYSTEMS
10
18
5
4
11
4
15
8
27
16
5
26
11
10
22
4
2
6
15
3
5
8
9
21
3
4
2
9
17
19
25
3
10
17
10
9
12
7
5
14
23
4
24
1
3
10
13
11
15
7
11
18
9
23
19
10
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWJ12780

PIPE

1шт.

2

KWJ12870

HYDRAULIC HOSE

2шт.

3

153626A1

O-RING

4шт.

4

150124A1

FLANGE

8шт.

5

108R014Y045R

BOLT,Hex Skt, M14 x 45mm, Cl 12.9

16шт.

6

KWJ14820

PIPE

1шт.

7

KWJ12770

PIPE

1шт.

8

KWJ11890

HOSE ASSY.,2030.00 mm

2шт.

9

162484A1

O-RING

4шт.

10

KTJ0169

FLANGE

8шт.

11

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

16шт.

12

KWJ14800

PIPE

1шт.

13

KWJ14830

BRACKET

1шт.

14

102R012Y150R

BOLT

3шт.

15

150811A1

WASHER

19шт.

16

KWJ12820

BRACKET

1шт.

17

166352A1

BOLT

M12 x 30mm

4шт.

18

627-16035

BOLT,Hex, M16 x 2 x 35mm, Cl 10.9, Full Thd

4шт.

19

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

4шт.

20

KWJ12830

BRACKET

1шт.

21

KWJ14840

BRACKET

1шт.

22

KWJ10130

CLAMP

4шт.

23

KWJ10510

CLAMP

4шт.

24

102R012Y095R

BOLT

M12 x 95mm

8шт.

25

162R012VR

NUT

M12

8шт.

26

KWJ14850

COVER

1шт.

27

KHN12020

BOLT,Spcl

M12 x 25mm

2шт.
