(35.359.050) - CONTROL VALVE, COMPONENTS

Запчасти Case CX750D RTC ME (35.359.050) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

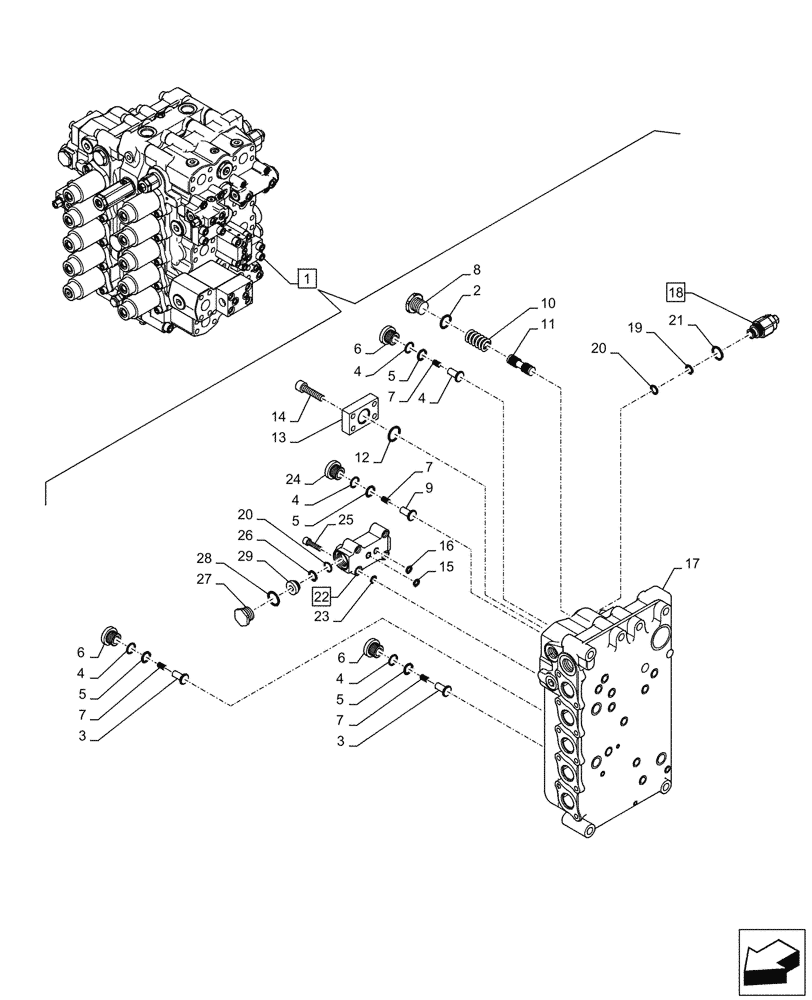

Схема запчастей Case CX750D RTC ME - (35.359.050) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
11
16
18
7
25
27
12
4
14
9
4
10
5
6
21
5
17
6
4
13
3
4
24
20
8
20
7
29
2
26
19
28
7
22
5
7
5
1
6
3
23
15
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWJ12091

CONTROL VALVE

ASSY, Incl 2 - 29

1шт.

See also figure 35.359.020, 35.359.030, 35.359.040, 35.359.060

1шт.

2

LE031150

O-RING

1шт.

3

LJ024090

CHECK VALVE

3шт.

4

LE031170

RING

1шт.

5

LE031180

O-RING

1шт.

6

LR024850

CAP

3шт.

7

LG008680

COMPRESSION SPRING

1шт.

8

LR024870

CAP

1шт.

9

LR024770

CAP

1шт.

10

LG008690

COMPRESSION SPRING

1шт.

11

LJ023970

SPOOL

1шт.

12

LE031310

O-RING

1шт.

13

LK008440

FLANGE

1шт.

14

LA019600

BOLT

1шт.

15

LE031320

O-RING

1шт.

16

LE031040

O-RING

1шт.

17

NSS

NOT SOLD SEPARAT

Case, Incl in 1

1шт.

18

LJ024110

ASSY, Incl 19 - 20

VALVE

1шт.

19

LE031240

O-RING

1шт.

20

LE031260

RING

2шт.

21

LE031250

O-RING

1шт.

22

LW007700

ASSY, Incl 15, 16, 23

COVER

1шт.

23

LE031490

O-RING

1шт.

24

LR024790

CAP

1шт.

25

LA019610

BOLT

4шт.

26

LE031280

O-RING

1шт.

27

LR024920

CAP

1шт.

28

LE031270

O-RING

1шт.

29

LK008430

PLUG

1шт.
