(35.359.040) - CONTROL VALVE, COMPONENTS

Запчасти Case CX750D RTC ME (35.359.040) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

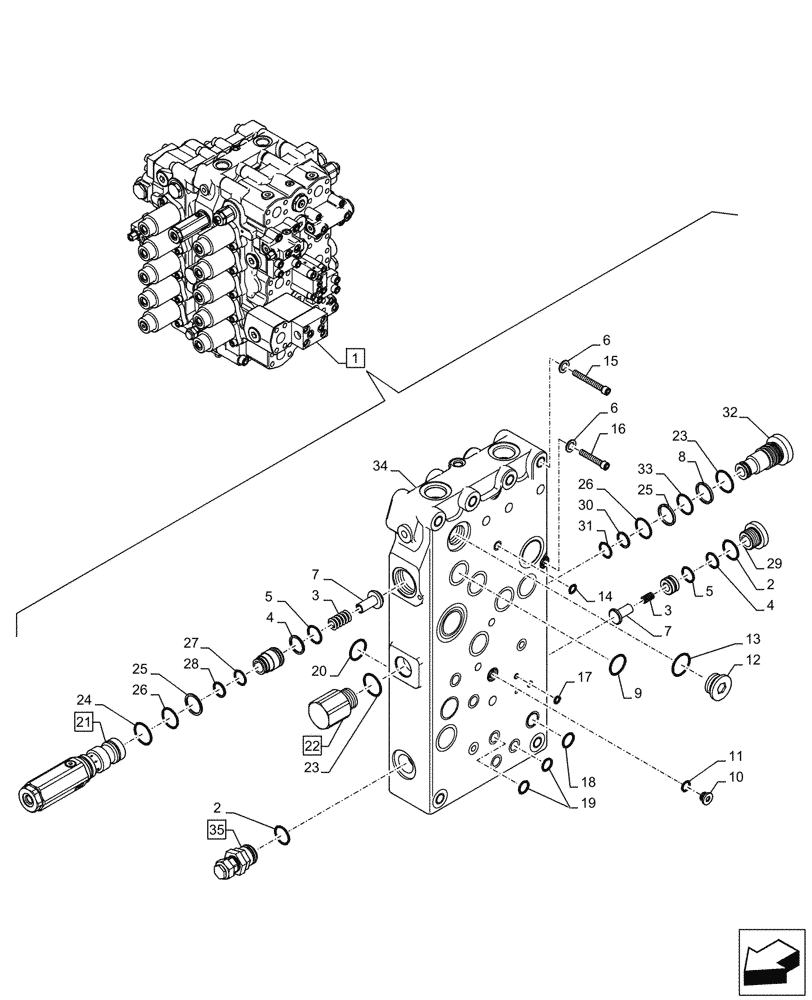

Схема запчастей Case CX750D RTC ME - (35.359.040) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
3
30
28
10
25
12
25
4
13
1
27
16
7
14
5
23
23
22
6
6
4
32
15
33
31
26
26
34
2
21
11
17
18
3
7
24
19
35
8
9
5
20
2
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWJ12091

CONTROL VALVE

ASSY, Incl 2 - 35

1шт.

See also figure 35.359.020, 35.359.030, 35.359.05035.359.060

1шт.

2

LE031180

O-RING

1шт.

3

LG008680

COMPRESSION SPRING

1шт.

4

LE031210

RING

1шт.

5

LE031220

O-RING

1шт.

6

LA019590

WASHER

1шт.

7

LJ024100

CHECK VALVE

1шт.

8

LE031030

RING

2шт.

9

LE031250

O-RING

1шт.

10

LR024900

CAP

2шт.

11

LE031490

O-RING

2шт.

12

LR024950

CAP

1шт.

13

LE031400

O-RING

1шт.

14

LE031410

O-RING

2шт.

15

LA019560

BOLT

1шт.

16

LA019640

BOLT

1шт.

17

LE031420

O-RING

1шт.

18

LE031430

O-RING

8шт.

19

LE031440

O-RING

4шт.

20

LE031060

O-RING

1шт.

21

LJ024060

ASSY, Incl 22 - 28

VALVE

1шт.

22

LJ024070

ASSY, Incl 23

CHECK VALVE

1шт.

23

LE031150

O-RING

1шт.

24

LE031050

O-RING

1шт.

25

LE031450

RING

1шт.

26

LE031460

O-RING

1шт.

27

LE031470

O-RING

1шт.

28

LE031480

BACK-UP RING

1шт.

29

LR024830

CAP

2шт.

30

LE031070

RING

1шт.

31

LE031080

O-RING

1шт.

32

LH007750

SLEEVE

1шт.

33

LE031090

O-RING

1шт.

34

NSS

NOT SOLD SEPARAT

Case, Incl in 1

1шт.

35

LJ024080

ASSY, Incl 2 (Qty 1)

VALVE

1шт.
