(35.359.030) - CONTROL VALVE, COMPONENTS

Запчасти Case CX750D RTC ME (35.359.030) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

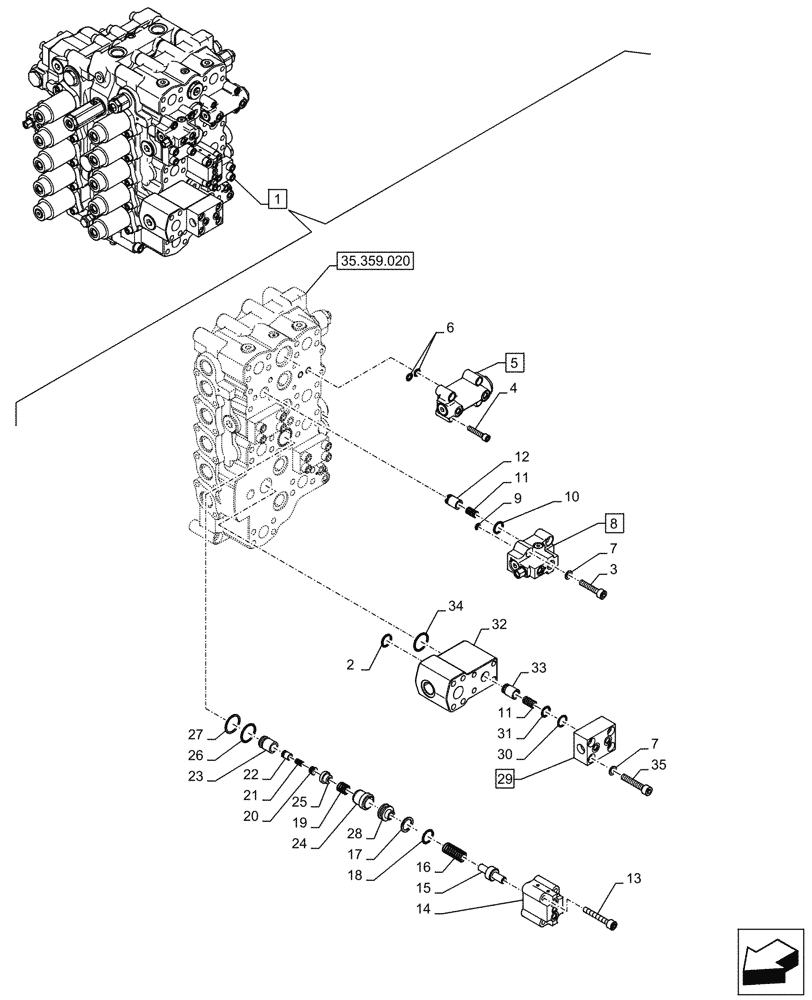

Схема запчастей Case CX750D RTC ME - (35.359.030) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.359.020
25
34
6
15
11
28
14
17
26
16
32
11
18
22
27
31
13
24
30
5
1
4
29
19
33
9
7
20
12
23
35
3
2
7
10
8
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWJ12091

CONTROL VALVE

ASSY, Incl 2 - 35

1шт.

See also figure 35.359.020, 35.359.040, 35.359.050, 35.359.060

1шт.

2

LE031310

O-RING

1шт.

3

LA019600

BOLT

1шт.

4

LA019610

BOLT

4шт.

5

LW007690

ASSY, Incl 6

COVER

1шт.

6

LE031490

O-RING

2шт.

7

LA019620

WASHER

1шт.

8

LW007710

ASSY, Incl 9, 10

COVER

1шт.

9

LE031320

O-RING

1шт.

10

LE031040

O-RING

1шт.

11

LG008710

COMPRESSION SPRING

3шт.

12

LJ024020

POPPET

2шт.

13

LA019630

BOLT

4шт.

14

LW007790

COVER

1шт.

15

LJ024140

PISTON

1шт.

16

LG008720

COMPRESSION SPRING

1шт.

17

LE031330

RING

1шт.

18

LE031340

O-RING

1шт.

19

LG008730

COMPRESSION SPRING

1шт.

20

LR024930

CAP

1шт.

21

LG008740

COMPRESSION SPRING

1шт.

22

LJ024150

CHECK VALVE

1шт.

23

LJ024030

POPPET

1шт.

24

LH007770

SLEEVE

1шт.

25

LS005980

GUIDE

1шт.

26

LE031350

O-RING

1шт.

27

LE031360

RING

1шт.

28

LR024940

PLATE

1шт.

29

LW007730

ASSY, Incl 30, 31

COVER

1шт.

30

LE031380

RING

1шт.

31

LE031390

O-RING

1шт.

32

LJ024040

MANIFOLD

1шт.

33

LJ024050

POPPET

1шт.

34

LE031370

O-RING

1шт.

35

LA019550

BOLT

4шт.
