(71.460.040) - VAR - 781677 - ARM, LUBRIFICATION LINE

Запчасти Case CX750D RTC (71.460.040) - VAR - 781677 - ARM, LUBRIFICATION LINE (71) - LUBRICATION SYSTEM

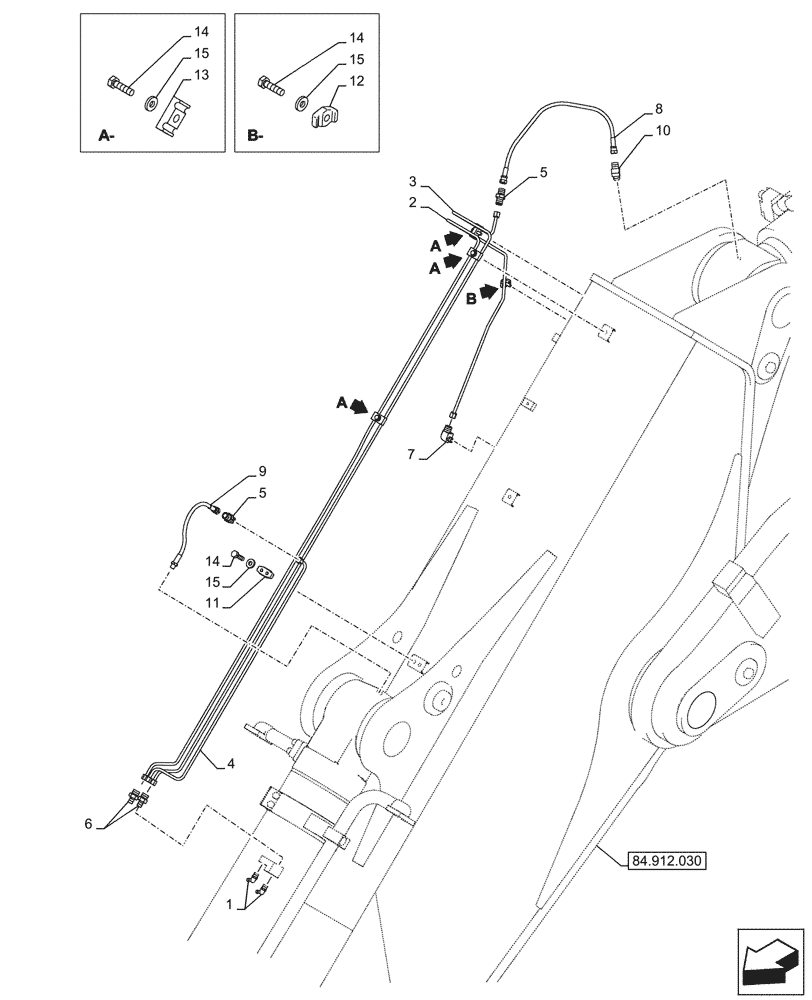

Схема запчастей Case CX750D RTC - (71.460.040) - VAR - 781677 - ARM, LUBRIFICATION LINE (71) - LUBRICATION SYSTEM
84.912.030
15
6
9
11
13
2
1
15
5
7
14
4
3
14
15
14
12
8
10
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153631A1

LUBE NIPPLE,1/8"-27 NPT

3шт.

2

KWV14230

PIPE

1шт.

3

KWV14240

PIPE

1шт.

4

KWV14250

PIPE

1шт.

5

152032A1

UNION

2шт.

6

152599A1

MULTIPOLE CONNECTOR

3шт.

7

152627A1

ELBOW

1шт.

8

KHJ2047

HOSE

1шт.

9

KWV14440

HOSE

1шт.

10

153599A1

ADAPTER

1шт.

11

151497A1

CLAMP

1шт.

12

151504A1

CLAMP

1шт.

13

KUV10450

CLAMP

3шт.

14

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

6шт.

15

153081A1

WASHER

6шт.
