(71.460.030) - VAR - 488132 - ARM, LUBRIFICATION LINE

Запчасти Case CX750D RTC (71.460.030) - VAR - 488132 - ARM, LUBRIFICATION LINE (71) - LUBRICATION SYSTEM

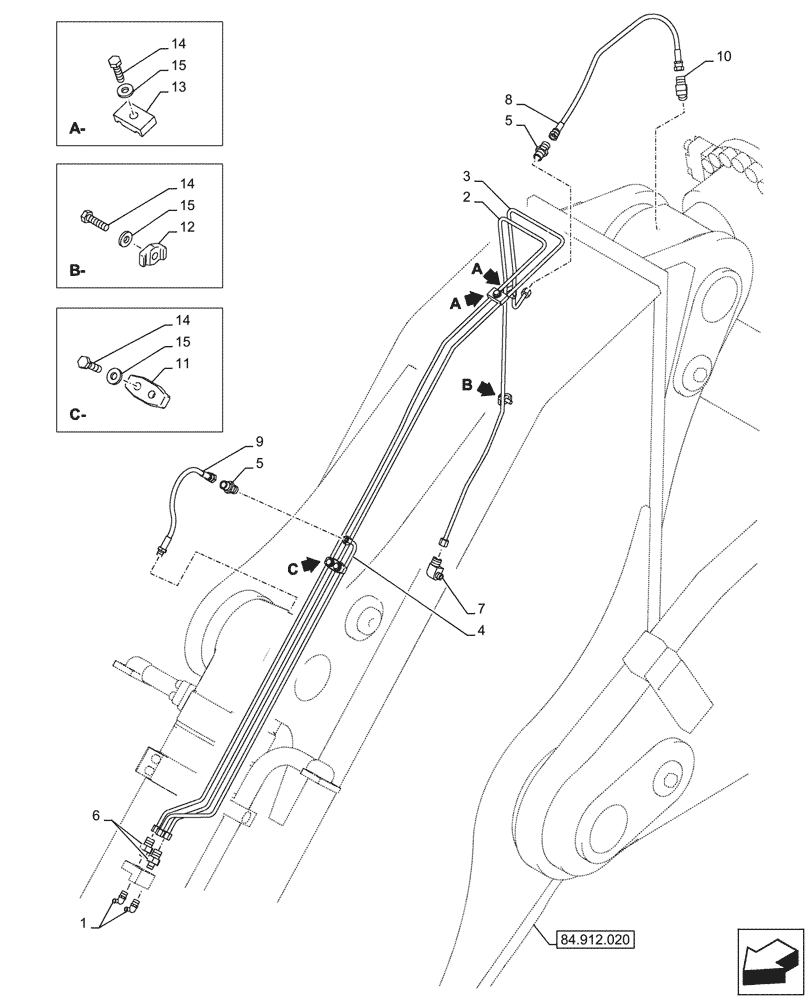

Схема запчастей Case CX750D RTC - (71.460.030) - VAR - 488132 - ARM, LUBRIFICATION LINE (71) - LUBRICATION SYSTEM
84.912.020
5
12
4
1
10
11
7
13
14
9
15
2
8
3
14
15
5
14
6
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153631A1

LUBE NIPPLE,1/8"-27 NPT

3шт.

2

KWV14200

PIPE

1шт.

3

KWV14210

PIPE

1шт.

4

KWV14220

PIPE

1шт.

5

152032A1

UNION

2шт.

6

152599A1

MULTIPOLE CONNECTOR

3шт.

7

152627A1

ELBOW

1шт.

8

KHJ2047

HOSE

1шт.

9

KWV14440

HOSE

1шт.

10

153599A1

ADAPTER

1шт.

11

151497A1

CLAMP

1шт.

12

151504A1

CLAMP

1шт.

13

KUV10450

CLAMP

2шт.

14

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

5шт.

15

153081A1

WASHER

5шт.
