(35.106.AD[03]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS

Запчасти Case CX500D LC (35.106.AD[03]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS

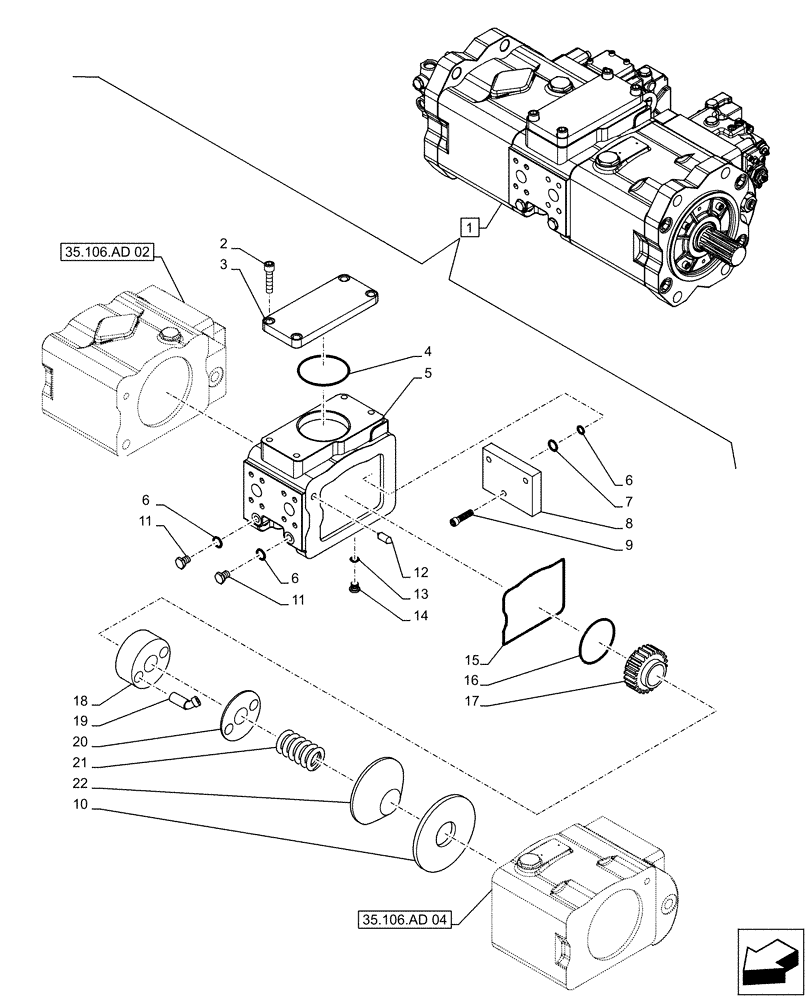

Схема запчастей Case CX500D LC - (35.106.AD[03]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.106.ad 04
6
14
8
9
2
11
18
11
6
4
22
21
20
1
3
17
12
16
10
19
15
13
7
5
35.106.ad 02
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTJ15661

HYDRAULIC PUMP

ASSY, Incl 2 - 22

1шт.

See also Figure 35.106.AD 01, 35.106.AD 02, 35.106.AD 04, 35.357.AC 01

1шт.

2

LA017900

BOLT

1шт.

3

LW005770

COVER

1шт.

4

LE015130

O-RING

1шт.

5

LJ023190

HOUSING

1шт.

6

LE013410

O-RING

7шт.

7

LE013490

O-RING

1шт.

8

LW007240

COVER

1шт.

9

LA017890

BOLT

3шт.

10

156530A1

TRAY

2шт.

11

155496A1

PLUG

2шт.

12

LA017130

PIN

1шт.

13

LE013470

O-RING

12шт.

14

LK006140

PLUG

12шт.

15

LE022170

SEAL

16шт.

16

LE015150

O-RING

2шт.

17

LC004020

GEAR

1шт.

18

LJ017750

SLEEVE CYLINDER

1шт.

19

NSS

NOT SOLD SEPARAT

Piston, Incl in 1

1шт.

20

LR017690

PLATE

2шт.

21

LG00062

SPRING

18шт.

22

LB00647

BUSHING

1шт.
