Запчасти Case CX500D LC (84.100.AC[01]) - VAR - 488046 - LINK CONROD, W/ HOOK (84) - BOOMS, DIPPERS & BUCKETS

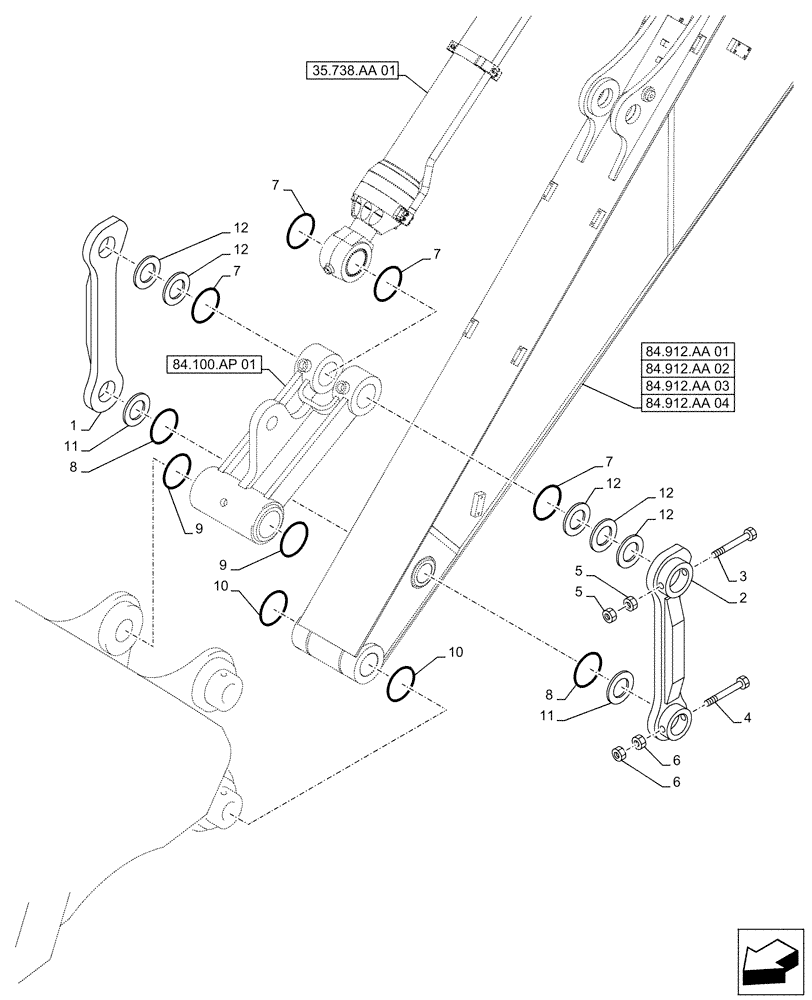

Схема запчастей Case CX500D LC - (84.100.AC[01]) - VAR - 488046 - LINK CONROD, W/ HOOK (84) - BOOMS, DIPPERS & BUCKETS
35.738.aa 01
7
12
4
5
6
1
5
3
10
7
8
9
12
12
7
2
11
12
11
10
6
12
7
8
9
84.100.ap 01
84.912.aa 01
84.912.aa 03
84.912.aa 04
84.912.aa 02

Артикул

Название

Примечание

Количество

1

KTV14210

LINKAGE YOKE

1шт.

2

KTV14200

LINKAGE YOKE

1шт.

3

132R030W220N

BOLT

M30 X 2 X 220mm

1шт.

4

514-1404

BOLT,Hex, M24 x 2 x 190mm, Cl 10.9

1шт.

5

829-13430

NUT,M30 x 1.5, Cl 10

2шт.

6

829-13424

NUT,M24 x 2, Cl 10

2шт.

7

162101A1

O-RING

4шт.

8

160403A1

O-RING,154mm ID x 8mm Width

2шт.

9

162996A1

O-RING

2шт.

10

162997A1

O-RING

2шт.

11

KTP0427

SHIM

2шт.

12

KMV1519

ADJUSTING PLATE

5шт.

Выбрано товаров: 12
