(55.302.AI) - BATTERY ISOLATOR, SWITCH

Запчасти Case CX500D LC (55.302.AI) - BATTERY ISOLATOR, SWITCH (55) - ELECTRICAL SYSTEMS

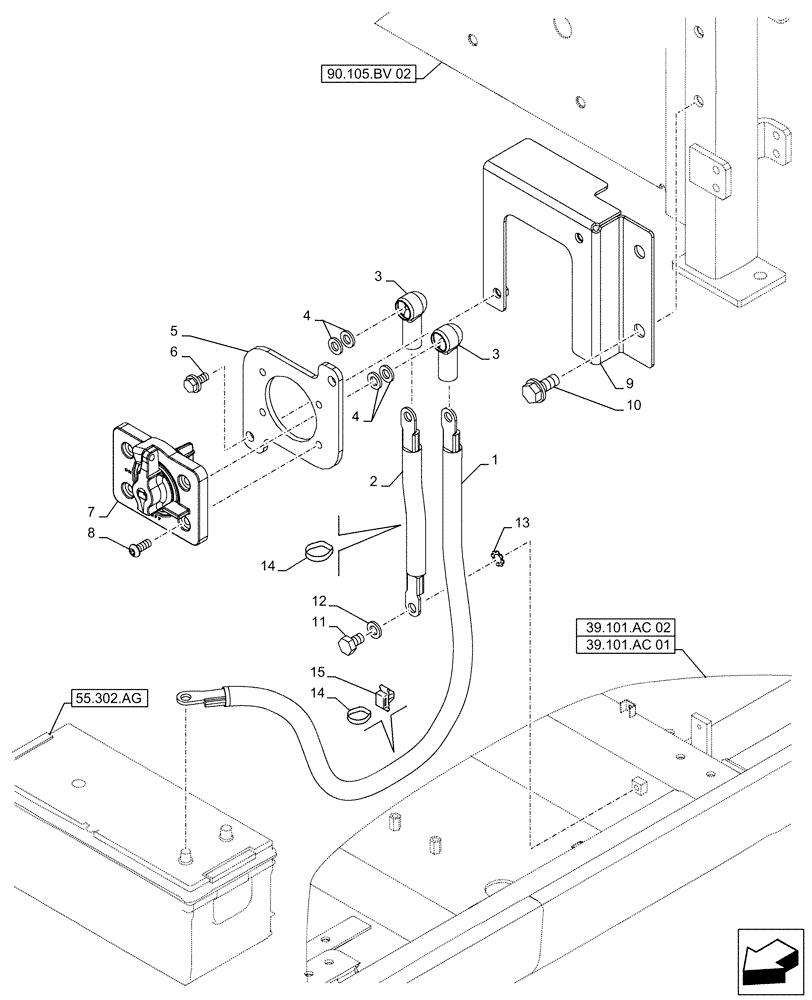

Схема запчастей Case CX500D LC - (55.302.AI) - BATTERY ISOLATOR, SWITCH (55) - ELECTRICAL SYSTEMS
39.101.ac 02
8
14
5
3
15
13
11
4
14
10
12
6
4
9
7
1
2
90.105.bv 02
3
39.101.ac 01
55.302.ag
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR41360

POS BATTERY CABLE

1шт.

2

KHR39970

POS BATTERY CABLE

1шт.

3

KHR39760

CAP

2шт.

4

150409A1

WASHER

4шт.

5

KRR21920

BRACKET

1шт.

6

166350A1

BOLT

M8 x 20mm

2шт.

7

KHR34680

ROTARY SWITCH

Battery Switch

1шт.

8

KHR37580

BOLT

4шт.

9

KTR12740

BRACKET

1шт.

10

166352A1

BOLT

2шт.

11

627-10016

BOLT,Hex, M10 x 1.5 x 16mm, Cl 10.9, Full Thd

1шт.

12

892-11010

LOCK WASHER,M10

1шт.

13

893-11010

LOCK WASHER,Ext Tooth, M10

1шт.

14

150496A1

MOUNTING CLIP

250mm

2шт.

15

KHR10220

MOUNTING CLIP

1шт.
