(35.738.AA[02]) - VAR - 461572 - BUCKET CYLINDER, COMPONENTS

Запчасти Case CX500D LC (35.738.AA[02]) - VAR - 461572 - BUCKET CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

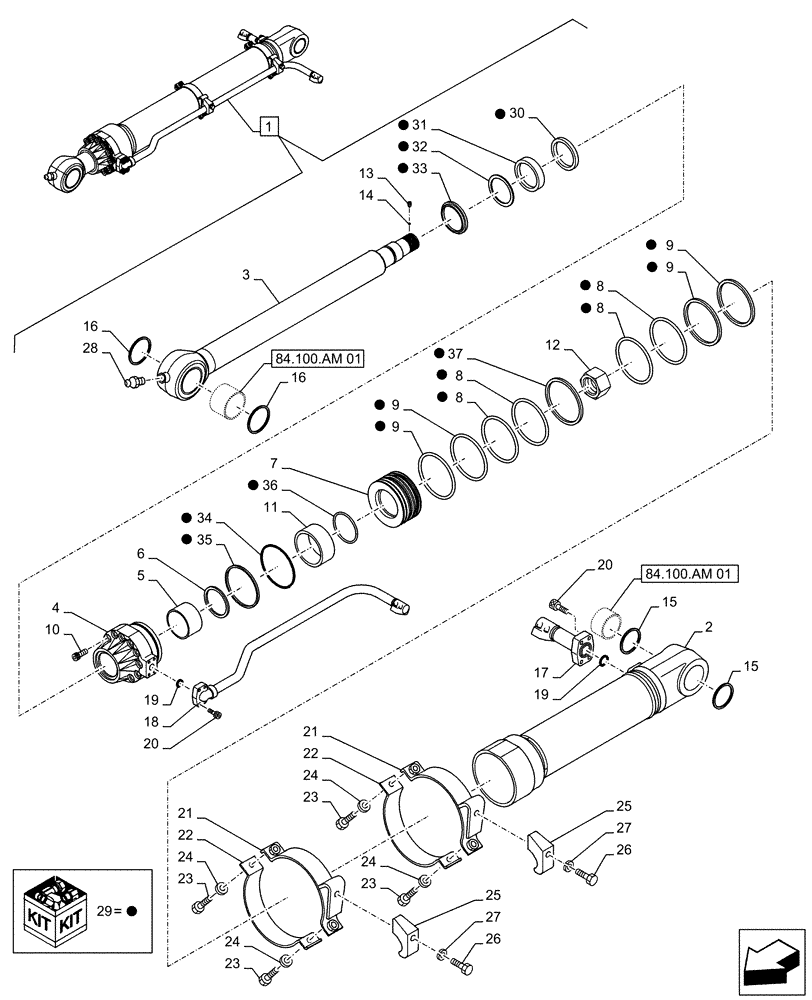

Схема запчастей Case CX500D LC - (35.738.AA[02]) - VAR - 461572 - BUCKET CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
84.100.am 01
25
5
29
20
15
19
29
29
11
9
29
9
29
33
32
2
19
26
22
29
6
16
27
16
7
29
4
29
8
13
20
29
23
23
29
15
9
10
12
29
3
22
29
29
26
29
21
18
37
9
29
8
34
31
24
29
28
27
24
24
36
23
29
1
29
25
35
24
14
8
21
8
17
30
23
84.100.am 01
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTV21100

HYDRAULIC CYLINDER

ASSY, Incl 2 - 37

1шт.

See also Figure 84.100.AM (01)

1шт.

2

LZ013850

KIT

1шт.

3

LZ013860

KIT

1шт.

4

LZ010130

CYLINDER END CAP

1шт.

5

LB00669

BACK-UP RING

1шт.

6

LMU0072

RING

1шт.

7

NSS

NOT SOLD SEPARAT

Jack Piston, Incl in 1

1шт.

8

LE014630

SEALING RING

4шт.

9

LEU0098

RING

4шт.

10

LA018330

BOLT

8шт.

11

LE022230

RING

1шт.

12

LA00908

SPECIAL NUT

1шт.

13

156228A1

SET SCREW

1шт.

14

155981A1

BALL

1шт.

15

LE01017

SHAFT SEAL

2шт.

16

LE00898

WIPER SEAL

2шт.

17

LJ022690

JOINT

1шт.

18

LR023990

PIPE

1шт.

19

LE027300

O-RING

2шт.

20

LA018020

BOLT

8шт.

21

LD001550

CLAMP BRACKET

2шт.

22

LZU0074

CLAMP BRACKET

2шт.

23

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

4шт.

24

156227A1

WASHER

4шт.

25

155716A1

COLLAR

2шт.

26

LA00683

BOLT,Hex

2шт.

27

LA018030

WASHER

2шт.

28

153630A1

LUBE NIPPLE

1шт.

29

LZ010100

SEAL KIT

1шт.

30

LE00890

RING

1шт.

31

LE015180

SEALING RING

1шт.

32

LE00892

BACK-UP RING

1шт.

33

LE015190

WIPER SEAL

1шт.

34

LE027980

O-RING

1шт.

35

LBU0093

BACK-UP RING

1шт.

36

LE027990

SEALING RING

1шт.

37

LEU0096

SEALING RING

1шт.
