(35.737.BC[03]) - VAR - 481064 - ARM, CYLINDER, SAFETY VALVE, LINES

Запчасти Case CX500D LC (35.737.BC[03]) - VAR - 481064 - ARM, CYLINDER, SAFETY VALVE, LINES (35) - HYDRAULIC SYSTEMS

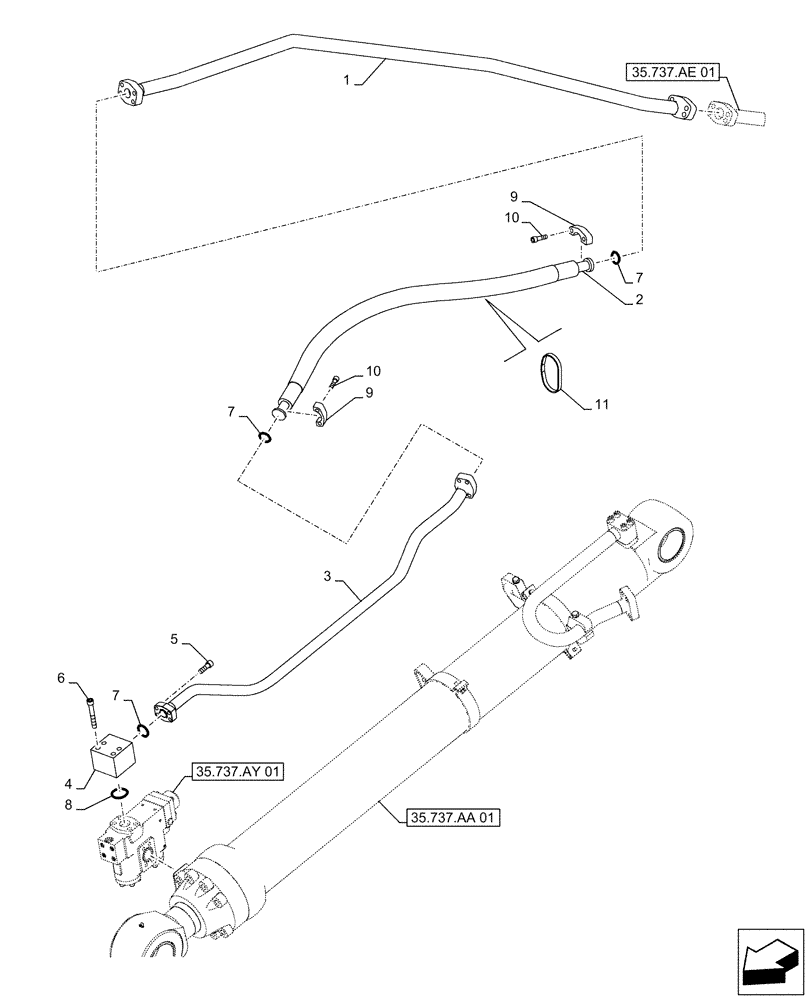

Схема запчастей Case CX500D LC - (35.737.BC[03]) - VAR - 481064 - ARM, CYLINDER, SAFETY VALVE, LINES (35) - HYDRAULIC SYSTEMS
35.737.ae 01
9
7
10
6
7
8
4
11
7
1
3
9
2
5
35.737.ay 01
10
35.737.aa 01
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTV20481

PIPE

To Main Control Valve

1шт.

2

KTV19930

HYDRAULIC HOSE

32mm ID x 1500mm

1шт.

3

KTV20750

PIPE

1шт.

4

KSV1606

MANIFOLD

1шт.

5

862-14040

HEX SOC SCREW,M14 x 40mm, Cl 12.9

4шт.

6

162030A1

BOLT,Hex Skt Hd

4шт.

7

153626A1

O-RING

3шт.

8

168211A1

O-RING

1шт.

9

150124A1

FLANGE

4шт.

10

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

8шт.

11

150071A1

MOUNTING CLIP

380mm

13шт.
