(35.737.AE[02]) - VAR - 461572 - ARM, CYLINDER, LINES

Запчасти Case CX500D LC (35.737.AE[02]) - VAR - 461572 - ARM, CYLINDER, LINES (35) - HYDRAULIC SYSTEMS

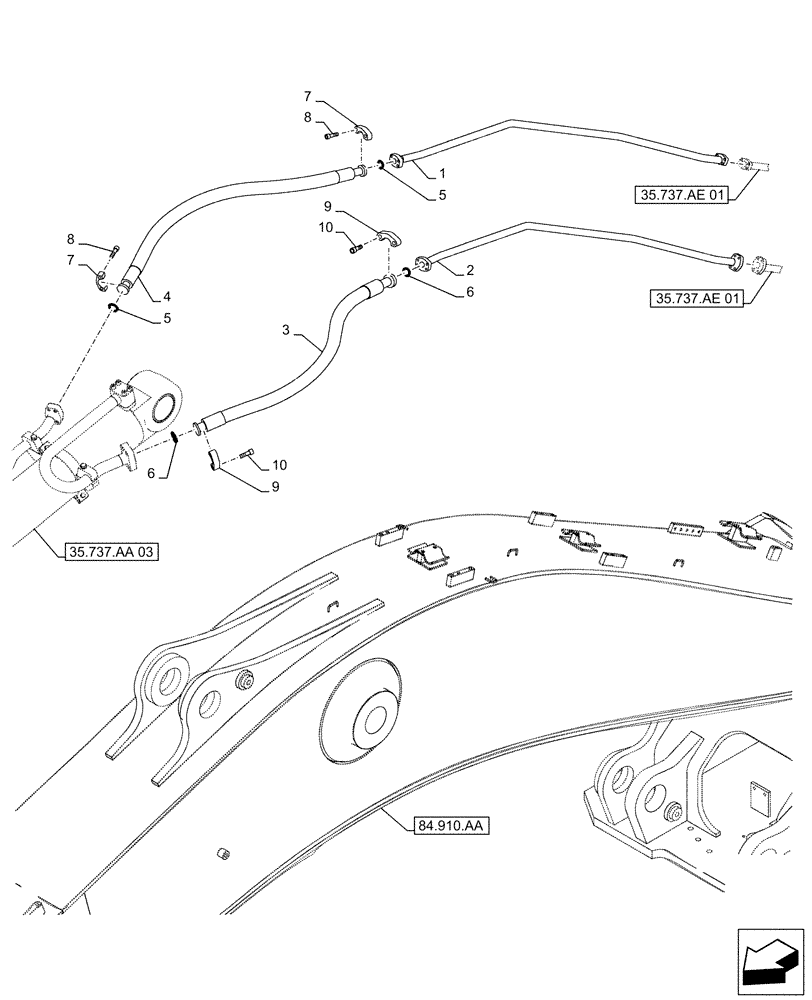

Схема запчастей Case CX500D LC - (35.737.AE[02]) - VAR - 461572 - ARM, CYLINDER, LINES (35) - HYDRAULIC SYSTEMS
35.737.ae 01
2
9
3
10
5
6
7
6
8
4
7
1
10
9
5
8
84.910.aa
35.737.aa 03
35.737.ae 01
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTV20481

PIPE

to Main Control Valve

1шт.

2

KTV20471

PIPE

to Main Control Valve

1шт.

3

KTV19940

HYDRAULIC HOSE

38mm ID x 1500mm

1шт.

4

KTV19930

HYDRAULIC HOSE

32mm ID x 1500mm

1шт.

5

153626A1

O-RING

2шт.

6

162484A1

O-RING

2шт.

7

150124A1

FLANGE

4шт.

8

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

8шт.

9

KTJ0169

FLANGE

4шт.

10

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

8шт.
